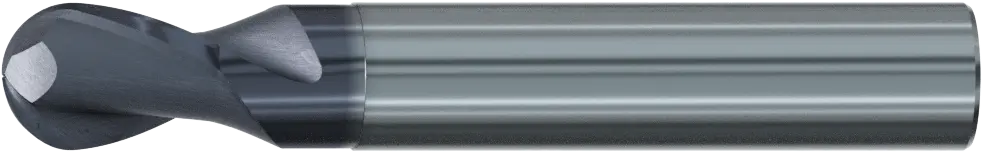

Hartmetall Kugelfräser 1820A

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Durchmesser (d1)

Gesamtlänge (l1)

Eckradius (r1)

Leeren

Produktbeschreibung

Hartmetall-Kugelfräser zum Bearbeiten kleiner Gravuren und Bauteile, in fast allen Werkstoffen einsetzbar.

Produktmerkmale und Vorteile:

Extrakurze, stabile Ausführung.
Optimierte Querschneide, zum HSC-Schlichten geeignet.
TIALN-Beschichtung für höhere Standzeit.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Fräsertyp	Kugelfräser
Schneidstoff	HM
Schneidenanzahl (z)	2
Schaftform	HA
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	30°
Beschichtet	Ja
Beschichtung	TIALN

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1	l1	r1	d2	l2	Abmessung	Artikelnummer	Preis
0.20 mm	38.00 mm	0.10 mm	3.00 mm	0.30 mm	Ø0,2	FR1820A.0002	CHF 100.50
0.30 mm	38.00 mm	0.15 mm	3.00 mm	0.50 mm	Ø0,3	FR1820A.0003	CHF 74.50
0.40 mm	38.00 mm	0.20 mm	3.00 mm	1.40 mm	Ø0,4	FR1820A.0004	CHF 72.20
0.50 mm	38.00 mm	0.25 mm	3.00 mm	1.50 mm	Ø0,5	FR1820A.0005	CHF 66.10
0.60 mm	38.00 mm	0.30 mm	3.00 mm	1.60 mm	Ø0,6	FR1820A.0006	CHF 70.70
0.80 mm	38.00 mm	0.40 mm	3.00 mm	1.80 mm	Ø0,8	FR1820A.0008	CHF 70.70
1.00 mm	38.00 mm	0.50 mm	3.00 mm	2.00 mm	Ø1	FR1820A.001	CHF 61.60
1.20 mm	38.00 mm	0.60 mm	3.00 mm	2.20 mm	Ø1,2	FR1820A.0012	CHF 70.70
1.40 mm	38.00 mm	0.70 mm	3.00 mm	2.40 mm	Ø1,4	FR1820A.0014	CHF 70.70
1.50 mm	38.00 mm	0.75 mm	3.00 mm	2.50 mm	Ø1,5	FR1820A.0015	CHF 61.60
2.00 mm	38.00 mm	1.00 mm	3.00 mm	3.00 mm	Ø2	FR1820A.002	CHF 61.60
2.50 mm	38.00 mm	1.25 mm	3.00 mm	4.00 mm	Ø2,5	FR1820A.0025	CHF 61.60
3.00 mm	38.00 mm	1.50 mm	3.00 mm	5.00 mm	Ø3 / Ø3	FR1820A.00303	CHF 61.60
3.00 mm	50.00 mm	1.50 mm	6.00 mm	5.00 mm	Ø3	FR1820A.003	CHF 67.70
3.50 mm	50.00 mm	1.75 mm	4.00 mm	6.00 mm	Ø3,5	FR1820A.0035	CHF 89.70
4.00 mm	54.00 mm	2.00 mm	6.00 mm	8.00 mm	Ø4	FR1820A.004	CHF 66.10
5.00 mm	54.00 mm	2.50 mm	6.00 mm	9.00 mm	Ø5	FR1820A.005	CHF 66.10
6.00 mm	54.00 mm	3.00 mm	6.00 mm	10.00 mm	Ø6	FR1820A.006	CHF 64.60
8.00 mm	58.00 mm	4.00 mm	8.00 mm	12.00 mm	Ø8	FR1820A.008	CHF 79.10
10.00 mm	66.00 mm	5.00 mm	10.00 mm	14.00 mm	Ø10	FR1820A.010	CHF 102.00
12.00 mm	73.00 mm	6.00 mm	12.00 mm	16.00 mm	Ø12	FR1820A.012	CHF 144.50
14.00 mm	75.00 mm	7.00 mm	14.00 mm	18.00 mm	Ø14	FR1820A.014	CHF 175.00
16.00 mm	82.00 mm	8.00 mm	16.00 mm	22.00 mm	Ø16	FR1820A.016	CHF 217.50
18.00 mm	84.00 mm	9.00 mm	18.00 mm	24.00 mm	Ø18	FR1820A.018	CHF 272.00
20.00 mm	92.00 mm	10.00 mm	20.00 mm	26.00 mm	Ø20	FR1820A.020	CHF 362.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
