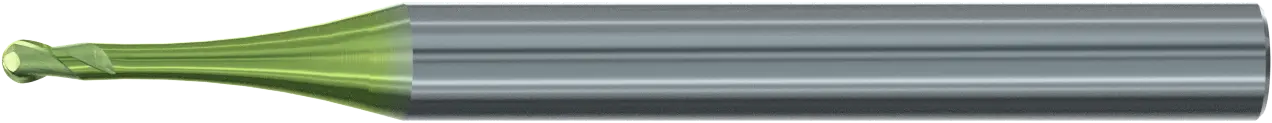

Hartmetall Micro- und Mini-Kugelfräser 2771L

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Durchmesser (d1)

Gesamtlänge (l1)

Eckradius (r1)

Zurücksetzen

Produktbeschreibung

Hartmetall-Micro-Kugelfräser in kurzer Ausführung zum Bearbeiten kleinster Gravuren und Bauteile in fast allen Werkstoffen.

Produktmerkmale und Vorteile:

Spezielle Halsgeometrie für höchste Prozesssicherheit auch beim Einsatz an tiefen Konturen.
Sehr genaue Radiustoleranz von ±5µm für präzise Bearbeitungsergebnisse und höchste Wiederholgenauigkeit.
ALCR-Beschichtung mit besonders glatter Oberfläche für bestmöglichen Verschleißschutz und hohe Werkzeugstandzeit.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema Hartmetall Micro- und Mini-Kugelfräser 2771L

Fräsertyp	Kugelfräser
Schneidstoff	HM
Schneidenanzahl (z)	2
Schaftform	HA
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	30°
Beschichtet	Ja
Beschichtung	ALCR

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1	r1	l1	d2	l2	Abmessung	Artikelnummer	Preis
0.20 mm	0.10 mm	38.00 mm	3.00 mm	0.20 mm	Ø0,2	FR2771L.0002	CHF 77.10
0.30 mm	0.15 mm	38.00 mm	3.00 mm	0.30 mm	Ø0,3	FR2771L.0003	CHF 73.20
0.40 mm	0.20 mm	38.00 mm	3.00 mm	0.40 mm	Ø0,4	FR2771L.0004	CHF 70.40
0.50 mm	0.25 mm	38.00 mm	3.00 mm	0.50 mm	Ø0,5	FR2771L.0005	CHF 68.00
0.60 mm	0.30 mm	38.00 mm	3.00 mm	0.60 mm	Ø0,6	FR2771L.0006	CHF 66.70
0.70 mm	0.35 mm	38.00 mm	3.00 mm	0.70 mm	Ø0,7	FR2771L.0007	CHF 65.70
0.80 mm	0.40 mm	38.00 mm	3.00 mm	0.80 mm	Ø0,8	FR2771L.0008	CHF 65.10
0.90 mm	0.45 mm	38.00 mm	3.00 mm	0.90 mm	Ø0,9	FR2771L.0009	CHF 66.70
1.00 mm	0.50 mm	43.00 mm	4.00 mm	1.00 mm	Ø1	FR2771L.001	CHF 66.10
1.10 mm	0.55 mm	43.00 mm	4.00 mm	1.10 mm	Ø1,1	FR2771L.0011	CHF 66.70
1.20 mm	0.60 mm	43.00 mm	4.00 mm	1.20 mm	Ø1,2	FR2771L.0012	CHF 66.10
1.30 mm	0.65 mm	43.00 mm	4.00 mm	1.30 mm	Ø1,3	FR2771L.0013	CHF 68.40
1.40 mm	0.70 mm	43.00 mm	4.00 mm	1.40 mm	Ø1,4	FR2771L.0014	CHF 68.40
1.60 mm	0.80 mm	43.00 mm	4.00 mm	1.60 mm	Ø1,6	FR2771L.0016	CHF 68.20
1.70 mm	0.85 mm	43.00 mm	4.00 mm	1.70 mm	Ø1,7	FR2771L.0017	CHF 68.20
1.80 mm	0.90 mm	43.00 mm	4.00 mm	1.80 mm	Ø1,8	FR2771L.0018	CHF 68.00
1.90 mm	0.95 mm	43.00 mm	4.00 mm	1.90 mm	Ø1,9	FR2771L.0019	CHF 68.10
2.00 mm	1.00 mm	57.00 mm	6.00 mm	2.00 mm	Ø2	FR2771L.002	CHF 71.60

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
