Hartmetall Schaftfräser TiNox-Cut 2593LZ

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Hartmetall Schaftfräser TiNox-Cut 2593LZ

Durchmesser (d1)

Gesamtlänge (l1)

Eckradius (r1)

Zurücksetzen

Produktbeschreibung

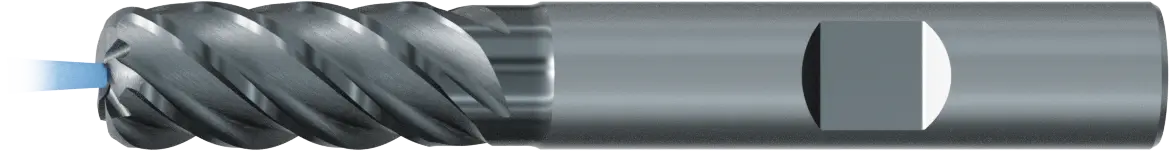

Hartmetall-Schaftfräser TiNox-Cut mit seitlicher Mitnahmefläche und langer Ausführung zum Schruppen und Schlichten von schwer zerspanbaren und zähen Werkstoffen.

Produktmerkmale und Vorteile:

Spezielle Geometrie vermeidet Vibrationen.
Mehrere Eckenradien pro Schneidendurchmesser verfügbar.
Mit innerer Kühlschmierstoff-Zufuhr, Austritt axial (ICA).
ALCR-Beschichtung für höhere Standzeit, sehr gut geeignet für hochlegierte Materialien.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema Hartmetall Schaftfräser TiNox-Cut 2593LZ

Fräsertyp	Schaftfräser / Hochvorschubfräser
Schneidstoff	HM
Schneidenanzahl (z)	5
Schaftform	HB
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	38°
Beschichtet	Ja
Beschichtung	ALCR

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1	r1	l1	d2	l2	Abmessung	Artikelnummer	Preis
6.00 mm	0.50 mm	57.00 mm	6.00 mm	13.00 mm	Ø6 / R0,5	FR2593LZ.006005	CHF 140.50
6.00 mm	1.00 mm	57.00 mm	6.00 mm	13.00 mm	Ø6 / R1	FR2593LZ.006010	CHF 140.50
8.00 mm	0.50 mm	63.00 mm	8.00 mm	19.00 mm	Ø8 / R0,5	FR2593LZ.008005	CHF 212.00
8.00 mm	1.00 mm	63.00 mm	8.00 mm	19.00 mm	Ø8 / R1	FR2593LZ.008010	CHF 212.00
8.00 mm	2.00 mm	63.00 mm	8.00 mm	19.00 mm	Ø8 / R2	FR2593LZ.008020	CHF 216.50
10.00 mm	0.50 mm	72.00 mm	10.00 mm	22.00 mm	Ø10 / R0,5	FR2593LZ.010005	CHF 266.00
10.00 mm	1.00 mm	72.00 mm	10.00 mm	22.00 mm	Ø10 / R1	FR2593LZ.010010	CHF 266.00
10.00 mm	2.00 mm	72.00 mm	10.00 mm	22.00 mm	Ø10 / R2	FR2593LZ.010020	CHF 270.50
10.00 mm	2.50 mm	72.00 mm	10.00 mm	22.00 mm	Ø10 / R2,5	FR2593LZ.010025	CHF 273.50
12.00 mm	1.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø12 / R1	FR2593LZ.012010	CHF 350.00
12.00 mm	2.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø12 / R2	FR2593LZ.012020	CHF 354.50
12.00 mm	2.50 mm	83.00 mm	12.00 mm	26.00 mm	Ø12 / R2,5	FR2593LZ.012025	CHF 359.00
12.00 mm	3.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø12 / R3	FR2593LZ.012030	CHF 359.00
12.00 mm	4.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø12 / R4	FR2593LZ.012040	CHF 363.50
16.00 mm	1.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø16 / R1	FR2593LZ.016010	CHF 517.00
16.00 mm	2.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø16 / R2	FR2593LZ.016020	CHF 524.00
16.00 mm	2.50 mm	92.00 mm	16.00 mm	32.00 mm	Ø16 / R2,5	FR2593LZ.016025	CHF 530.00
16.00 mm	3.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø16 / R3	FR2593LZ.016030	CHF 530.00
16.00 mm	4.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø16 / R4	FR2593LZ.016040	CHF 537.00
20.00 mm	1.00 mm	104.00 mm	20.00 mm	38.00 mm	Ø20 / R1	FR2593LZ.020010	CHF 693.00
20.00 mm	2.00 mm	104.00 mm	20.00 mm	38.00 mm	Ø20 / R2	FR2593LZ.020020	CHF 700.00
20.00 mm	2.50 mm	104.00 mm	20.00 mm	38.00 mm	Ø20 / R2,5	FR2593LZ.020025	CHF 709.00
20.00 mm	3.00 mm	104.00 mm	20.00 mm	38.00 mm	Ø20 / R3	FR2593LZ.020030	CHF 709.00
20.00 mm	4.00 mm	104.00 mm	20.00 mm	38.00 mm	Ø20 / R4	FR2593LZ.020040	CHF 715.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
