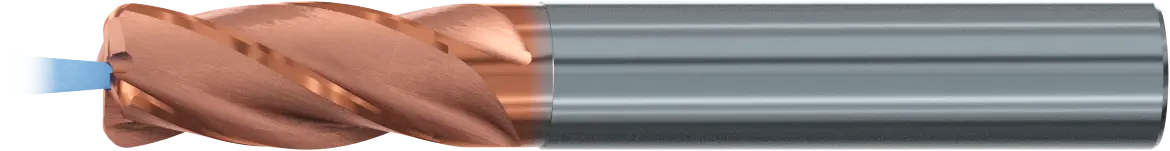

Hartmetall Schaftfräser TOP-Cut „Enorm“ 2698AZ

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Hartmetall Schaftfräser TOP-Cut „Enorm“ 2698AZ

Durchmesser (d1)

Gesamtlänge (l1)

Eckradius (r1)

Leeren

Produktbeschreibung

Hartmetall-Schaftfräser Top-Cut in langer Ausführung zum Schruppen und Schlichten in fast allen Werkstoffen.

Produktmerkmale und Vorteile:

ENORM-Geometrie ermöglicht vibrationsarme Bearbeitung und universellen Einsatz in nahezu allen Materialien und Fräsverfahren.
Mehrere Eckenradien pro Schneidendurchmesser verfügbar.
TIALN-Beschichtung für bestmöglichen Verschleißschutz und hohe Werkzeugstandzeit.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema Hartmetall Schaftfräser TOP-Cut „Enorm“ 2698AZ

Fräsertyp	Schaftfräser/Hochvorschubfräser
Schneidstoff	HM
Schneidenanzahl (z)	2
Schaftform	HA
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	35-38°
Beschichtet	Ja
Beschichtung	TIALN

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1	l1	r1	d2	l2	Abmessung	Artikelnummer	Preis
3.00 mm	57.00 mm	0.30 mm	6.00 mm	8.00 mm	Ø3 / R0,3	FR2698AZ.003003	CHF 106.50
3.00 mm	57.00 mm	0.50 mm	6.00 mm	8.00 mm	Ø3 / R0,5	FR2698AZ.003005	CHF 106.50
4.00 mm	57.00 mm	0.30 mm	6.00 mm	11.00 mm	Ø4 / R0,3	FR2698AZ.004003	CHF 104.00
4.00 mm	57.00 mm	0.50 mm	6.00 mm	11.00 mm	Ø4 / R0,5	FR2698AZ.004005	CHF 104.00
5.00 mm	57.00 mm	0.30 mm	6.00 mm	13.00 mm	Ø5 / R0,3	FR2698AZ.005003	CHF 101.50
5.00 mm	57.00 mm	0.50 mm	6.00 mm	13.00 mm	Ø5 / R0,5	FR2698AZ.005005	CHF 101.50
6.00 mm	57.00 mm	0.50 mm	6.00 mm	13.00 mm	Ø6 / R0,5	FR2698AZ.006005	CHF 96.60
6.00 mm	57.00 mm	1.00 mm	6.00 mm	13.00 mm	Ø6 / R1	FR2698AZ.006010	CHF 96.60
6.00 mm	57.00 mm	1.50 mm	6.00 mm	13.00 mm	Ø6 / R1,5	FR2698AZ.006015	CHF 101.50
8.00 mm	63.00 mm	0.50 mm	8.00 mm	19.00 mm	Ø8 / R0,5	FR2698AZ.008005	CHF 137.50
8.00 mm	63.00 mm	1.00 mm	8.00 mm	19.00 mm	Ø8 / R1	FR2698AZ.008010	CHF 137.50
8.00 mm	63.00 mm	1.50 mm	8.00 mm	19.00 mm	Ø8 / R1,5	FR2698AZ.008015	CHF 141.50
8.00 mm	63.00 mm	2.00 mm	8.00 mm	19.00 mm	Ø8 / R2	FR2698AZ.008020	CHF 141.50
10.00 mm	72.00 mm	1.00 mm	10.00 mm	22.00 mm	Ø10 / R1	FR2698AZ.010010	CHF 173.50
10.00 mm	72.00 mm	1.50 mm	10.00 mm	22.00 mm	Ø10 / R1,5	FR2698AZ.010015	CHF 176.00
10.00 mm	72.00 mm	2.00 mm	10.00 mm	22.00 mm	Ø10 / R2	FR2698AZ.010020	CHF 176.00
10.00 mm	72.00 mm	2.50 mm	10.00 mm	22.00 mm	Ø10 / R2,5	FR2698AZ.010025	CHF 178.50
10.00 mm	72.00 mm	3.00 mm	10.00 mm	22.00 mm	Ø10 / R3	FR2698AZ.010030	CHF 178.50
12.00 mm	83.00 mm	1.00 mm	12.00 mm	26.00 mm	Ø12 / R1	FR2698AZ.012010	CHF 232.50
12.00 mm	83.00 mm	1.50 mm	12.00 mm	26.00 mm	Ø12 / R1,5	FR2698AZ.012015	CHF 235.50
12.00 mm	83.00 mm	2.00 mm	12.00 mm	26.00 mm	Ø12 / R2	FR2698AZ.012020	CHF 170.00
12.00 mm	83.00 mm	2.50 mm	12.00 mm	26.00 mm	Ø12 / R2,5	FR2698AZ.012025	CHF 238.00
12.00 mm	83.00 mm	3.00 mm	12.00 mm	26.00 mm	Ø12 / R3	FR2698AZ.012030	CHF 238.00
12.00 mm	83.00 mm	4.00 mm	12.00 mm	26.00 mm	Ø12 / R4	FR2698AZ.012040	CHF 243.00
16.00 mm	92.00 mm	1.00 mm	16.00 mm	32.00 mm	Ø16 / R1	FR2698AZ.016010	CHF 357.50
16.00 mm	92.00 mm	1.50 mm	16.00 mm	32.00 mm	Ø16 / R1,5	FR2698AZ.016015	CHF 360.00
16.00 mm	92.00 mm	2.00 mm	16.00 mm	32.00 mm	Ø16 / R2	FR2698AZ.016020	CHF 287.50
16.00 mm	92.00 mm	2.50 mm	16.00 mm	32.00 mm	Ø16 / R2,5	FR2698AZ.016025	CHF 364.00
16.00 mm	92.00 mm	3.00 mm	16.00 mm	32.00 mm	Ø16 / R3	FR2698AZ.016030	CHF 364.00
16.00 mm	92.00 mm	4.00 mm	16.00 mm	32.00 mm	Ø16 / R4	FR2698AZ.016040	CHF 369.00
20.00 mm	104.00 mm	1.00 mm	20.00 mm	38.00 mm	Ø20 / R1	FR2698AZ.020010	CHF 513.00
20.00 mm	104.00 mm	1.50 mm	20.00 mm	38.00 mm	Ø20 / R1,5	FR2698AZ.020015	CHF 516.00
20.00 mm	104.00 mm	2.00 mm	20.00 mm	38.00 mm	Ø20 / R2	FR2698AZ.020020	CHF 516.00
20.00 mm	104.00 mm	2.50 mm	20.00 mm	38.00 mm	Ø20 / R2,5	FR2698AZ.020025	CHF 523.00
20.00 mm	104.00 mm	3.00 mm	20.00 mm	38.00 mm	Ø20 / R3	FR2698AZ.020030	CHF 523.00
20.00 mm	104.00 mm	4.00 mm	20.00 mm	38.00 mm	Ø20 / R4	FR2698AZ.020040	CHF 528.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
