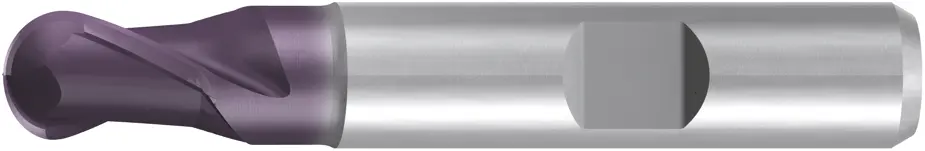

HSS Kugelfräser 3268C

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Durchmesser (d1)

Gesamtlänge (l1)

Eckradius (r1)

Zurücksetzen

Produktbeschreibung

HSS-Kugelfräser mit seitlicher Mitnahmefläche zum Fräsen von Halbkreisnuten, Radiusübergängen oder Kopierfräsen in fast allen Stahlwerkstoffen und Buntmetallen.

Produktmerkmale und Vorteile:

Extra kurze, stabile Ausführung mit zwei Schneiden.
Großer Abmessungsbereich, zum vielseitigen Einsatz.
TICN-Beschichtung für höhere Standzeit.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Fräsertyp	Kugelfräser
Schneidstoff	HSS / HSSE
Schneidenanzahl (z)	2
Schaftform	HB
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	30°
Beschichtet	Ja
Beschichtung	TICN

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

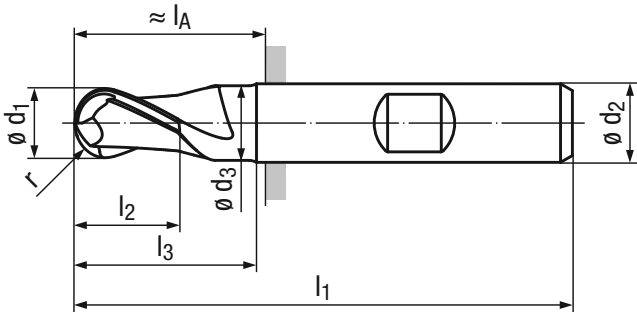

d1	r1	l1	d2	l2	Abmessung	Artikelnummer	Preis
2.00 mm	1.00 mm	48.00 mm	6.00 mm	4.00 mm	Ø2	FR3268C.002	CHF 39.65
3.00 mm	1.50 mm	49.00 mm	6.00 mm	5.00 mm	Ø3	FR3268C.003	CHF 39.65
4.00 mm	2.00 mm	51.00 mm	6.00 mm	7.00 mm	Ø4	FR3268C.004	CHF 39.65
5.00 mm	2.50 mm	52.00 mm	6.00 mm	8.00 mm	Ø5	FR3268C.005	CHF 39.65
6.00 mm	3.00 mm	52.00 mm	6.00 mm	8.00 mm	Ø6	FR3268C.006	CHF 43.40
7.00 mm	3.50 mm	60.00 mm	10.00 mm	10.00 mm	Ø7	FR3268C.007	CHF 71.00
8.00 mm	4.00 mm	61.00 mm	10.00 mm	11.00 mm	Ø8	FR3268C.008	CHF 53.60
9.00 mm	4.50 mm	61.00 mm	10.00 mm	11.00 mm	Ø9	FR3268C.009	CHF 73.90
10.00 mm	5.00 mm	63.00 mm	10.00 mm	13.00 mm	Ø10	FR3268C.010	CHF 54.70
11.00 mm	5.50 mm	70.00 mm	12.00 mm	13.00 mm	Ø11	FR3268C.011	CHF 89.60
12.00 mm	6.00 mm	73.00 mm	12.00 mm	16.00 mm	Ø12	FR3268C.012	CHF 70.70
13.00 mm	6.50 mm	73.00 mm	12.00 mm	16.00 mm	Ø13	FR3268C.013	CHF 111.50
14.00 mm	7.00 mm	73.00 mm	12.00 mm	16.00 mm	Ø14	FR3268C.014	CHF 88.00
15.00 mm	7.50 mm	73.00 mm	12.00 mm	16.00 mm	Ø15	FR3268C.015	CHF 120.00
16.00 mm	8.00 mm	79.00 mm	16.00 mm	19.00 mm	Ø16	FR3268C.016	CHF 99.70
18.00 mm	9.00 mm	79.00 mm	16.00 mm	19.00 mm	Ø18	FR3268C.018	CHF 118.00
20.00 mm	10.00 mm	88.00 mm	20.00 mm	22.00 mm	Ø20	FR3268C.020	CHF 117.00
22.00 mm	11.00 mm	88.00 mm	20.00 mm	22.00 mm	Ø22	FR3268C.022	CHF 216.50
24.00 mm	12.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø24	FR3268C.024	CHF 237.50
25.00 mm	12.50 mm	102.00 mm	25.00 mm	26.00 mm	Ø25	FR3268C.025	CHF 240.00
26.00 mm	13.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø26	FR3268C.026	CHF 298.00
28.00 mm	14.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø28	FR3268C.028	CHF 298.00
30.00 mm	15.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø30	FR3268C.030	CHF 302.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
