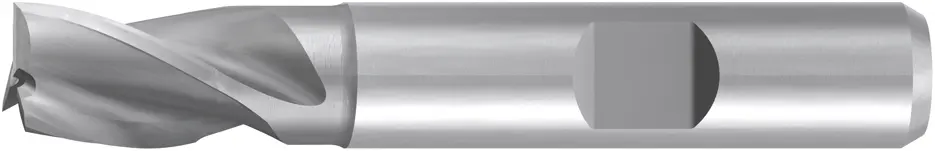

HSS Langlochfräser TOP-Cut 2310

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Durchmesser (d1)

Gesamtlänge (l1)

Zurücksetzen

Produktbeschreibung

HSS-Langlochfräser Top-Cut mit seitlicher Mitnahmefläche und kurzer Ausführung, DIN 327, zum universellen Einsatz in fast allen Stahlwerkstoffen und Buntmetallen.

Produktmerkmale und Vorteile:

Zentrumschneidende, scharfkantige Ausführung mit drei Schneiden.
Zur Herstellung von Passfedernuten nach DIN 6885-1 verwendbar.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Fräsertyp	Schaftfräser / Hochvorschubfräser
Schneidstoff	HSS / HSSE
Schneidenanzahl (z)	3
Schaftform	HB
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	30°
Beschichtet	Nein

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1	l1	d2	l2	Abmessung	Artikelnummer	Preis
1.50 mm	47.00 mm	6.00 mm	3.00 mm	Ø1,5	FR2310.0015	CHF 24.20
1.80 mm	48.00 mm	6.00 mm	4.00 mm	Ø1,8	FR2310.0018	CHF 24.20
2.00 mm	48.00 mm	6.00 mm	4.00 mm	Ø2	FR2310.002	CHF 20.35
2.50 mm	49.00 mm	6.00 mm	5.00 mm	Ø2,5	FR2310.0025	CHF 20.35
2.80 mm	49.00 mm	6.00 mm	5.00 mm	Ø2,8	FR2310.0028	CHF 24.20
3.00 mm	49.00 mm	6.00 mm	5.00 mm	Ø3	FR2310.003	CHF 20.35
3.50 mm	50.00 mm	6.00 mm	6.00 mm	Ø3,5	FR2310.0035	CHF 22.35
3.80 mm	51.00 mm	6.00 mm	7.00 mm	Ø3,8	FR2310.0038	CHF 24.20
4.00 mm	51.00 mm	6.00 mm	7.00 mm	Ø4	FR2310.004	CHF 20.35
4.50 mm	51.00 mm	6.00 mm	7.00 mm	Ø4,5	FR2310.0045	CHF 22.35
4.80 mm	52.00 mm	6.00 mm	8.00 mm	Ø4,8	FR2310.0048	CHF 24.20
5.00 mm	52.00 mm	6.00 mm	8.00 mm	Ø5	FR2310.005	CHF 20.35
5.50 mm	52.00 mm	6.00 mm	8.00 mm	Ø5,5	FR2310.0055	CHF 22.35
5.75 mm	52.00 mm	6.00 mm	8.00 mm	Ø5,75	FR2310.00575	CHF 24.20
6.00 mm	52.00 mm	6.00 mm	8.00 mm	Ø6	FR2310.006	CHF 20.35
6.50 mm	60.00 mm	10.00 mm	10.00 mm	Ø6,5	FR2310.0065	CHF 30.15
6.75 mm	60.00 mm	10.00 mm	10.00 mm	Ø6,75	FR2310.00675	CHF 38.00
7.00 mm	60.00 mm	10.00 mm	10.00 mm	Ø7	FR2310.007	CHF 29.20
7.50 mm	60.00 mm	10.00 mm	10.00 mm	Ø7,5	FR2310.0075	CHF 30.15
7.75 mm	61.00 mm	10.00 mm	11.00 mm	Ø7,75	FR2310.00775	CHF 31.10
8.00 mm	61.00 mm	10.00 mm	11.00 mm	Ø8	FR2310.008	CHF 24.20
8.50 mm	61.00 mm	10.00 mm	11.00 mm	Ø8,5	FR2310.0085	CHF 31.10
8.70 mm	61.00 mm	10.00 mm	11.00 mm	Ø8,7	FR2310.0087	CHF 38.00
9.00 mm	61.00 mm	10.00 mm	11.00 mm	Ø9	FR2310.009	CHF 29.20
9.50 mm	61.00 mm	10.00 mm	11.00 mm	Ø9,5	FR2310.0095	CHF 31.90
9.70 mm	63.00 mm	10.00 mm	13.00 mm	Ø9,7	FR2310.0097	CHF 35.00
10.00 mm	63.00 mm	10.00 mm	13.00 mm	Ø10	FR2310.010	Auf Anfrage
10.50 mm	70.00 mm	12.00 mm	13.00 mm	Ø10,5	FR2310.0105	CHF 38.00
10.70 mm	70.00 mm	12.00 mm	13.00 mm	Ø10,7	FR2310.0107	CHF 42.55
11.00 mm	70.00 mm	12.00 mm	13.00 mm	Ø11	FR2310.011	CHF 35.00
11.50 mm	70.00 mm	12.00 mm	13.00 mm	Ø11,5	FR2310.0115	CHF 38.00
11.70 mm	73.00 mm	12.00 mm	16.00 mm	Ø11,7	FR2310.0117	CHF 40.30
12.00 mm	73.00 mm	12.00 mm	16.00 mm	Ø12	FR2310.012	CHF 31.55
12.70 mm	73.00 mm	12.00 mm	16.00 mm	Ø12,7	FR2310.0127	CHF 58.40
13.00 mm	73.00 mm	12.00 mm	16.00 mm	Ø13	FR2310.013	CHF 46.30
13.70 mm	73.00 mm	12.00 mm	16.00 mm	Ø13,7	FR2310.0137	CHF 49.10
14.00 mm	73.00 mm	12.00 mm	16.00 mm	Ø14	FR2310.014	CHF 40.80
14.70 mm	73.00 mm	12.00 mm	16.00 mm	Ø14,7	FR2310.0147	CHF 64.00
15.00 mm	73.00 mm	12.00 mm	16.00 mm	Ø15	FR2310.015	CHF 47.25
15.70 mm	79.00 mm	16.00 mm	19.00 mm	Ø15,7	FR2310.0157	CHF 62.10
16.00 mm	79.00 mm	16.00 mm	19.00 mm	Ø16	FR2310.016	CHF 47.25
16.70 mm	79.00 mm	16.00 mm	19.00 mm	Ø16,7	FR2310.0167	CHF 85.40
17.00 mm	79.00 mm	16.00 mm	19.00 mm	Ø17	FR2310.017	CHF 70.50
17.70 mm	79.00 mm	16.00 mm	19.00 mm	Ø17,7	FR2310.0177	CHF 71.20
18.00 mm	79.00 mm	16.00 mm	19.00 mm	Ø18	FR2310.018	CHF 60.40
19.00 mm	79.00 mm	16.00 mm	19.00 mm	Ø19	FR2310.019	CHF 79.70
19.70 mm	88.00 mm	20.00 mm	22.00 mm	Ø19,7	FR2310.0197	CHF 78.80
20.00 mm	88.00 mm	20.00 mm	22.00 mm	Ø20	FR2310.020	Auf Anfrage
21.70 mm	88.00 mm	20.00 mm	22.00 mm	Ø21,7	FR2310.0217	CHF 114.00
22.00 mm	88.00 mm	20.00 mm	22.00 mm	Ø22	FR2310.022	CHF 93.60
23.70 mm	102.00 mm	25.00 mm	26.00 mm	Ø23,7	FR2310.0237	CHF 147.00
24.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø24	FR2310.024	CHF 125.00
24.70 mm	102.00 mm	25.00 mm	26.00 mm	Ø24,7	FR2310.0247	CHF 152.00
25.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø25	FR2310.025	CHF 118.50
26.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø26	FR2310.026	CHF 145.50
27.70 mm	102.00 mm	25.00 mm	26.00 mm	Ø27,7	FR2310.0277	CHF 219.50
28.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø28	FR2310.028	CHF 175.00
29.70 mm	102.00 mm	25.00 mm	26.00 mm	Ø29,7	FR2310.0297	CHF 230.50
30.00 mm	102.00 mm	25.00 mm	26.00 mm	Ø30	FR2310.030	Auf Anfrage
31.70 mm	112.00 mm	32.00 mm	32.00 mm	Ø31,7	FR2310.0317	CHF 230.50
32.00 mm	112.00 mm	32.00 mm	32.00 mm	Ø32	FR2310.032	CHF 181.50
34.00 mm	112.00 mm	32.00 mm	32.00 mm	Ø34	FR2310.034	CHF 305.50
35.00 mm	112.00 mm	32.00 mm	32.00 mm	Ø35	FR2310.035	CHF 277.00
36.00 mm	112.00 mm	32.00 mm	32.00 mm	Ø36	FR2310.036	CHF 241.50

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
