HSS Langlochfräser TOP-Cut 2345C

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Durchmesser (d1)

Gesamtlänge (l1)

Leeren

Produktbeschreibung

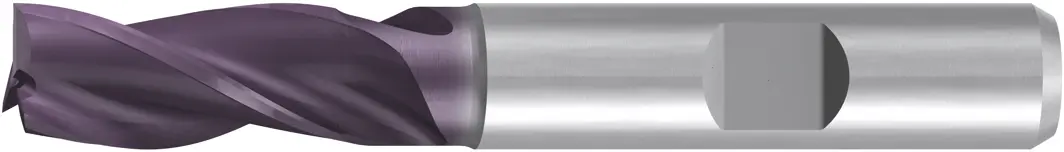

HSS-Langlochfräser Top-Cut mit seitlicher Mitnahmefläche und mittellanger Ausführung zum universellen Einsatz in fast allen Stahlwerkstoffen und Buntmetallen.

Produktmerkmale und Vorteile:

Zentrumschneidende, scharfkantige Ausführung mit drei Schneiden.
Zur Herstellung von Passfedernuten nach DIN 6885-1 verwendbar.
TICN-Beschichtung für höhere Standzeit.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Fräsertyp	Schaftfräser/Hochvorschubfräser
Schneidstoff	HSS / HSSE
Schneidenanzahl (z)	2
Schaftform	HB
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	30°
Beschichtet	Ja
Beschichtung	TICN

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1	l1	d2	l2	Abmessung	Artikelnummer	Preis
2.00 mm	51.00 mm	6.00 mm	7.00 mm	Ø2	FR2345C.002	CHF 33.35
2.50 mm	52.00 mm	6.00 mm	8.00 mm	Ø2,5	FR2345C.0025	CHF 33.35
3.00 mm	52.00 mm	6.00 mm	8.00 mm	Ø3	FR2345C.003	CHF 30.60
3.50 mm	54.00 mm	6.00 mm	10.00 mm	Ø3,5	FR2345C.0035	CHF 33.80
4.00 mm	55.00 mm	6.00 mm	11.00 mm	Ø4	FR2345C.004	CHF 31.10
4.50 mm	55.00 mm	6.00 mm	11.00 mm	Ø4,5	FR2345C.0045	CHF 34.90
5.00 mm	57.00 mm	6.00 mm	13.00 mm	Ø5	FR2345C.005	CHF 31.10
5.50 mm	57.00 mm	6.00 mm	13.00 mm	Ø5,5	FR2345C.0055	CHF 37.50
6.00 mm	57.00 mm	6.00 mm	13.00 mm	Ø6	FR2345C.006	CHF 31.10
6.50 mm	66.00 mm	10.00 mm	16.00 mm	Ø6,5	FR2345C.0065	CHF 53.90
7.00 mm	66.00 mm	10.00 mm	16.00 mm	Ø7	FR2345C.007	CHF 47.65
7.50 mm	66.00 mm	10.00 mm	16.00 mm	Ø7,5	FR2345C.0075	CHF 53.90
8.00 mm	69.00 mm	10.00 mm	19.00 mm	Ø8	FR2345C.008	CHF 39.65
8.50 mm	69.00 mm	10.00 mm	19.00 mm	Ø8,5	FR2345C.0085	CHF 62.70
9.00 mm	69.00 mm	10.00 mm	19.00 mm	Ø9	FR2345C.009	CHF 53.90
9.50 mm	69.00 mm	10.00 mm	19.00 mm	Ø9,5	FR2345C.0095	CHF 59.20
10.00 mm	72.00 mm	10.00 mm	22.00 mm	Ø10	FR2345C.010	CHF 41.85
10.50 mm	79.00 mm	12.00 mm	22.00 mm	Ø10,5	FR2345C.0105	CHF 60.00
11.00 mm	79.00 mm	12.00 mm	22.00 mm	Ø11	FR2345C.011	CHF 60.00
11.50 mm	79.00 mm	12.00 mm	22.00 mm	Ø11,5	FR2345C.0115	CHF 67.20
12.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø12	FR2345C.012	CHF 50.40
13.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø13	FR2345C.013	CHF 88.30
14.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø14	FR2345C.014	CHF 70.70
15.00 mm	83.00 mm	12.00 mm	26.00 mm	Ø15	FR2345C.015	CHF 90.10
15.50 mm	92.00 mm	16.00 mm	32.00 mm	Ø15,5	FR2345C.0155	CHF 107.50
16.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø16	FR2345C.016	CHF 78.30
17.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø17	FR2345C.017	CHF 138.50
18.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø18	FR2345C.018	CHF 113.50
19.00 mm	92.00 mm	16.00 mm	32.00 mm	Ø19	FR2345C.019	CHF 149.00
19.50 mm	104.00 mm	20.00 mm	38.00 mm	Ø19,5	FR2345C.0195	CHF 145.00
20.00 mm	104.00 mm	20.00 mm	38.00 mm	Ø20	FR2345C.020	CHF 106.00
22.00 mm	104.00 mm	20.00 mm	38.00 mm	Ø22	FR2345C.022	CHF 142.50
24.00 mm	121.00 mm	25.00 mm	45.00 mm	Ø24	FR2345C.024	CHF 197.50
25.00 mm	121.00 mm	25.00 mm	45.00 mm	Ø25	FR2345C.025	CHF 171.50
28.00 mm	121.00 mm	25.00 mm	45.00 mm	Ø28	FR2345C.028	CHF 258.50
30.00 mm	121.00 mm	25.00 mm	45.00 mm	Ø30	FR2345C.030	CHF 310.00
32.00 mm	133.00 mm	32.00 mm	53.00 mm	Ø32	FR2345C.032	CHF 302.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
