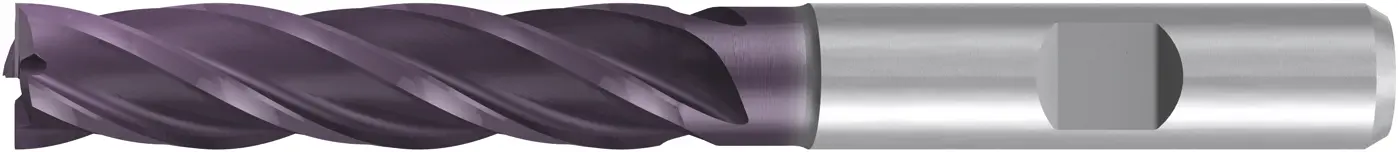

HSS Schaftfräser TOP-Cut 1306C

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Durchmesser (d1)

Gesamtlänge (l1)

Zurücksetzen

Produktbeschreibung

HSS-Schaftfräser Top-Cut, DIN 844, mit seitlicher Mitnahmefläche und langer Ausführung für Schlichtbearbeitungen in fast allen Stahlwerkstoffen und Buntmetallen.

Produktmerkmale und Vorteile:

N-Schneidenprofil für glatte Oberflächen.
Scharfkantige Ausführung für universellen Einsatz, grosser Abmessungsbereich, bis Ø 28 mm zentrumschneidend.
TICN-Beschichtung für höhere Standzeit.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Fräsertyp	Schaftfräser / Hochvorschubfräser
Schneidstoff	HSS / HSSE
Schaftform	HB
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Franken
Drallwinkel	30°
Beschichtet	Ja
Beschichtung	TICN

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1	l1	d2	l2	Schneidenanzahl (z)	Abmessung	Artikelnummer	Preis
3.00 mm	56.00 mm	6.00 mm	12.00 mm	4	Ø3	FR1306C.003	CHF 44.70
3.50 mm	59.00 mm	6.00 mm	15.00 mm	4	Ø3,5	FR1306C.0035	CHF 52.20
4.00 mm	63.00 mm	6.00 mm	19.00 mm	4	Ø4	FR1306C.004	CHF 44.70
4.50 mm	63.00 mm	6.00 mm	19.00 mm	4	Ø4,5	FR1306C.0045	CHF 53.20
5.00 mm	68.00 mm	6.00 mm	24.00 mm	4	Ø5	FR1306C.005	CHF 44.70
6.00 mm	68.00 mm	6.00 mm	24.00 mm	4	Ø6	FR1306C.006	CHF 37.40
7.00 mm	80.00 mm	10.00 mm	30.00 mm	4	Ø7	FR1306C.007	CHF 55.20
8.00 mm	88.00 mm	10.00 mm	38.00 mm	4	Ø8	FR1306C.008	CHF 43.50
9.00 mm	88.00 mm	10.00 mm	38.00 mm	4	Ø9	FR1306C.009	CHF 61.20
10.00 mm	95.00 mm	10.00 mm	45.00 mm	4	Ø10	FR1306C.010	CHF 46.30
11.00 mm	102.00 mm	12.00 mm	45.00 mm	4	Ø11	FR1306C.011	CHF 76.30
12.00 mm	110.00 mm	12.00 mm	53.00 mm	4	Ø12	FR1306C.012	CHF 55.80
13.00 mm	110.00 mm	12.00 mm	53.00 mm	4	Ø13	FR1306C.013	CHF 94.40
14.00 mm	110.00 mm	12.00 mm	53.00 mm	4	Ø14	FR1306C.014	CHF 73.60
15.00 mm	110.00 mm	12.00 mm	53.00 mm	4	Ø15	FR1306C.015	CHF 101.50
16.00 mm	123.00 mm	16.00 mm	63.00 mm	4	Ø16	FR1306C.016	CHF 82.60
17.00 mm	123.00 mm	16.00 mm	63.00 mm	4	Ø17	FR1306C.017	CHF 154.50
18.00 mm	123.00 mm	16.00 mm	63.00 mm	4	Ø18	FR1306C.018	CHF 116.00
20.00 mm	141.00 mm	20.00 mm	75.00 mm	4	Ø20	FR1306C.020	CHF 121.50
22.00 mm	141.00 mm	20.00 mm	75.00 mm	5	Ø22	FR1306C.022	CHF 197.50
24.00 mm	166.00 mm	25.00 mm	90.00 mm	5	Ø24	FR1306C.024	CHF 262.00
25.00 mm	166.00 mm	25.00 mm	90.00 mm	5	Ø25	FR1306C.025	CHF 209.50
26.00 mm	166.00 mm	25.00 mm	90.00 mm	5	Ø26	FR1306C.026	CHF 348.00
28.00 mm	166.00 mm	25.00 mm	90.00 mm	5	Ø28	FR1306C.028	CHF 274.50
30.00 mm	166.00 mm	25.00 mm	90.00 mm	5	Ø30	FR1306C.030	CHF 325.50
32.00 mm	186.00 mm	32.00 mm	106.00 mm	6	Ø32	FR1306C.032	CHF 318.00
36.00 mm	186.00 mm	32.00 mm	106.00 mm	6	Ø36	FR1306C.036	CHF 480.50
40.00 mm	217.00 mm	40.00 mm	125.00 mm	6	Ø40	FR1306C.040	CHF 561.00
45.00 mm	217.00 mm	40.00 mm	125.00 mm	8	Ø45	FR1306C.045	CHF 886.00
50.00 mm	252.00 mm	50.00 mm	150.00 mm	8	Ø50	FR1306C.050	CHF 1'013.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
