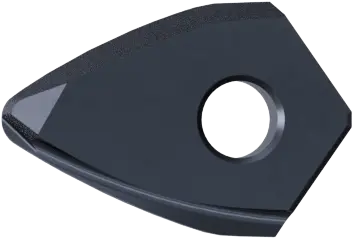

Kreissegment Hartmetall Wechselschneidplatten mit Kegelform 9563A

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Produktbeschreibung

Hartmetall-Kreissegment-Wechselschneidplatte in Kegelform für hocheffiziente Schlichtbearbeitungen.

Produktmerkmale und Vorteile:

Zur Anwendung mit Schaftfräskörper Art.Nr. 9003.
Für extrem tiefe Kavitäten in fast allen Werkstoffen, bei denen die Baulänge der verfügbaren Schaftfräser nicht ausreicht.
Hohe Wechselgenauigkeit des Fräskörpers von +/- 0,01 mm durch V-Klemmung.
Hohe Formtoleranz (+/- 0,01 mm) für höchste Präzision.

Internationaler Werkstoffvergleich

Technische Details

Schema Kreissegment Hartmetall Wechselschneidplatten mit Kegelform 9563A
Fräsertyp

Schneidplatte

Marke

Franken

Beschichtet

Ja

Beschichtung

TIALN

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

d1r1AbmessungArtikelnummerPreisLager
16.00 mm2.00 mmα/2=20° / Ø16 / R2 / R40 / R8FR9563A.16040ACHF 152.00
16.00 mm2.00 mmα/2=25° / Ø16 / R2 / R40 / R8FR9563A.16040BCHF 158.50
16.00 mm2.00 mmα/2=25° / Ø16 / R2 / R100 / R8FR9563A.16100BCHF 153.50
16.00 mm2.00 mmα/2=20° / Ø16 / R2 / R100 / R8FR9563A.16100ACHF 159.50
16.00 mm2.00 mmα/2=35° / Ø16 / R2 / R40 / R5FR9563A.16040CCHF 156.00
16.00 mm2.00 mmα/2=35° / Ø16 / R2 / R100 / R5FR9563A.16100CCHF 151.50
20.00 mm3.00 mmα/2=20° / Ø20 / R3 / R100 / R8FR9563A.20100ACHF 180.00
20.00 mm3.00 mmα/2=35° / Ø20 / R3 / R40 / R5FR9563A.20040CCHF 173.00
20.00 mm3.00 mmα/2=20° / Ø20 / R3 / R40 / R8FR9563A.20040ACHF 172.00
20.00 mm3.00 mmα/2=25° / Ø20 / R3 / R40 / R8FR9563A.20040BCHF 177.00
20.00 mm3.00 mmα/2=25° / Ø20 / R3 / R100 / R8FR9563A.20100BCHF 172.00
20.00 mm3.00 mmα/2=35° / Ø20 / R3 / R100 / R5FR9563A.20100CCHF 169.00

Materialeignung

PP1P2P3P4P5P6
MM1M2M3
KK1K2K3K4
NN1N2N3N4
SS1S2S3S4S5
HH1H2H3
