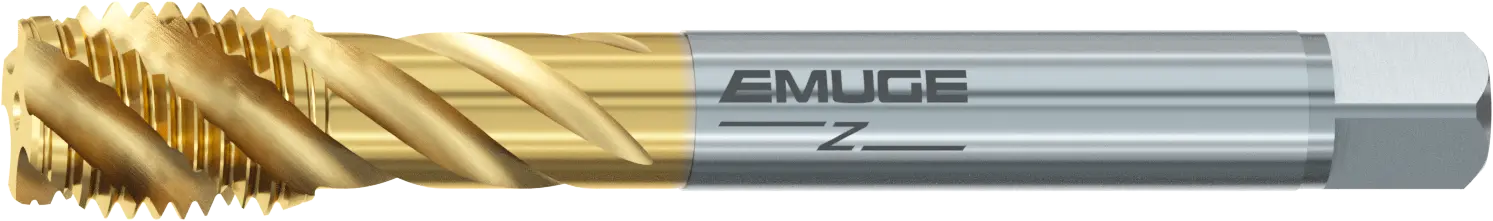

Enorm 2-Z/E-TIN Maschinen-Gewindebohrer

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Abmessung

Zurücksetzen

Produktbeschreibung

HSSE-Gewindebohrer für Anwendungen in vielen Werkstoffen.

Produktmerkmale und Vorteile:

Für den Einsatz in CNC-gesteuerten Maschinen ausgelegt.

Internationaler Werkstoffvergleich

Technische Details

Schema Enorm 2-Z/E-TIN Maschinen-Gewindebohrer

Werkzeugtyp Gewinde	Gewindebohrer
Schneidenanzahl (z)	2
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Emuge
Bearbeitungsfall / Lochform	Sackloch
Gewindedrehrichtung	RH
Anschnittform	Form E
Nutenform	Enorm – Rechtsspirale über R25
Geometrie	Z

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
M 12-ISo2/6H	12.00 mm	9.00 mm	110.00 mm	18.00 mm	1.75 mm	C0513700.0112	CHF 109.50
M 12-ISo3/6G	12.00 mm	9.00 mm	110.00 mm	18.00 mm	1.75 mm	C0513720.0112	CHF 109.50
M 16-ISo2/6H	16.00 mm	12.00 mm	110.00 mm	22.00 mm	2.00 mm	C0513700.0116	CHF 147.50
M 16-ISo3/6G	16.00 mm	12.00 mm	110.00 mm	22.00 mm	2.00 mm	C0513720.0116	CHF 148.50
M 18-ISo2/6H	18.00 mm	14.00 mm	125.00 mm	25.00 mm	2.50 mm	C0513700.0118	CHF 150.50
M 20-ISo2/6H	20.00 mm	16.00 mm	140.00 mm	25.00 mm	2.50 mm	C0513700.0120	CHF 251.50
M 20-ISo3/6G	20.00 mm	16.00 mm	140.00 mm	25.00 mm	2.50 mm	C0513720.0120	CHF 251.50
M 24-ISo2/6H	24.00 mm	18.00 mm	160.00 mm	30.00 mm	3.00 mm	C0513700.0124	CHF 286.00
7/16-20 UNF-2B	11.11 mm	8.00 mm	100.00 mm	13.00 mm	1.27 mm	C0513700.5046	CHF 125.00
1/2-20 UNF-2B	12.70 mm	9.00 mm	100.00 mm	13.00 mm	1.27 mm	C0513700.5047	CHF 131.00
9/16-18 UNF-2B	14.29 mm	11.00 mm	100.00 mm	15.00 mm	1.41 mm	C0513700.5048	CHF 181.00
5/8-18 UNF-2B	15.88 mm	12.00 mm	100.00 mm	15.00 mm	1.41 mm	C0513700.5049	CHF 164.50
3/4-16 UNF-2B	19.05 mm	14.00 mm	110.00 mm	17.00 mm	1.59 mm	C0513700.5050	CHF 249.50
7/8-14 UNF-2B	22.22 mm	18.00 mm	125.00 mm	17.00 mm	1.81 mm	C0513700.5051	CHF 292.50
1"-12 UNF-2B	25.40 mm	18.00 mm	140.00 mm	20.00 mm	2.12 mm	C0513700.5052	CHF 345.50
7/16-14 UNC-2B	11.11 mm	8.00 mm	100.00 mm	18.00 mm	1.81 mm	C0513700.5012	CHF 125.00
1/2-13 UNC-2B	12.70 mm	9.00 mm	110.00 mm	20.00 mm	1.95 mm	C0513700.5013	CHF 129.50
5/8-11 UNC-2B	15.88 mm	12.00 mm	110.00 mm	22.00 mm	2.31 mm	C0513700.5015	CHF 164.50
3/4-10 UNC-2B	19.05 mm	14.00 mm	125.00 mm	25.00 mm	2.54 mm	C0513700.5016	CHF 243.50
1"-8 UNC-2B	25.40 mm	18.00 mm	160.00 mm	30.00 mm	3.18 mm	C0513700.5018	CHF 315.00
G 1"-X ISo228	33.25 mm	25.00 mm	160.00 mm	24.00 mm	2.31 mm	C0513701.4042	CHF 506.00
G 1/2-X ISo228	20.96 mm	16.00 mm	125.00 mm	17.00 mm	1.81 mm	C0513701.4038	CHF 251.50
G 1/4-X ISo228	13.16 mm	11.00 mm	100.00 mm	15.00 mm	1.34 mm	C0513701.4036	CHF 143.50
G 1/8-X ISo228	9.73 mm	7.00 mm	90.00 mm	10.00 mm	0.91 mm	C0513701.4035	CHF 109.50
G 3/8-X ISo228	16.66 mm	12.00 mm	100.00 mm	15.00 mm	1.34 mm	C0513701.4037	CHF 167.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
