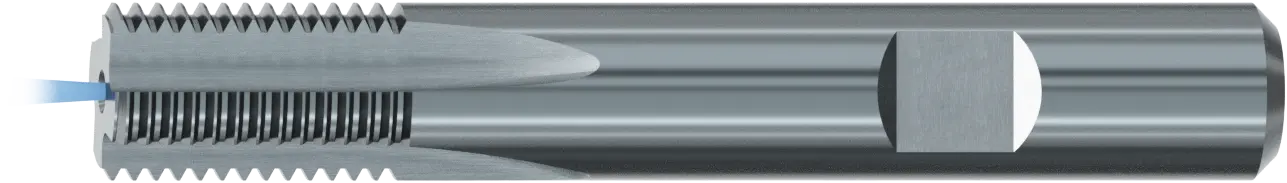

GF-IKZ-HB Gewindefräser aus Vollhartmetall für Innen- und Aussengewinde

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Produktbeschreibung

Bearbeitung von Innen-oder Außengewinde.

Produktmerkmale und Vorteile:

Werkzeug mit geraden Nuten.
Vorgebohrtes Kernloch bzw. vorgearbeiteter Bolzen notwendig.
Steigungsgebunden.
Abmessungsübergreifend.
Bei Innengewinde sollte der Fräserdrm kleiner 2/3 bzw. 3/4 des Gewindedrm sein.
Bei Außengewinde sollte der Fräserdrm kleiner als der Gewindedrm sein.

Internationaler Werkstoffvergleich

Technische Details

Schema GF-IKZ-HB Gewindefräser aus Vollhartmetall für Innen- und Aussengewinde
Werkzeugtyp Gewinde

Gewindefräser

Gewindefräsertyp

Gewindefräser

Schneidstoff

HM

Schaftform

HB

Kühlmittel­zufuhr

innere Kühlmittelzufuhr

Marke

Emuge

Beschichtet

Nein

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessungd1d2l1l2SteigungArtikelnummerPreisLager
P=1/20 Pg-D10x16x70-Z412.50 mm10.00 mm70.00 mm17.14 mm1.27 mmGF163211.9661CHF 615.00
W 1/11-D20x32x105-Z530.00 mm20.00 mm105.00 mm33.48 mm2.31 mmGF163151.9550CHF 1'368.00
W 1/14-D16x25x90-Z520.90 mm16.00 mm90.00 mm26.30 mm1.81 mmGF163131.9548CHF 930.00
W 1/19-D10x16x70-Z413.00 mm10.00 mm70.00 mm16.71 mm1.34 mmGF163211.9545CHF 570.00

Materialeignung

PP1P2P3P4P5P6
MM1M2M3
KK1K2K3K4
NN1N2N3N4
SS1S2S3S4S5
HH1H2H3
