GF-R30-lg-IKZ-HB Gewindefräser aus Vollhartmetall für Innengewinde

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

GF-R30-lg-IKZ-HB Gewindefräser aus Vollhartmetall für Innengewinde

Abmessung

Zurücksetzen

Produktbeschreibung

Bearbeitung von Innengewinde.

Produktmerkmale und Vorteile:

Tiefe Gewinde durch langes Frästeil möglich.
Ruhiges Fräsverhalten durch Nuten mit 30° Drallwinkel.
Vorgebohrtes Kernloch notwendig.
Steigungsgebunden.
Abmessungsübergreifend.
Fräserdurchmesser sollte kleiner 2/3 bzw. 3/4 des Gewindedurchmessers sein.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

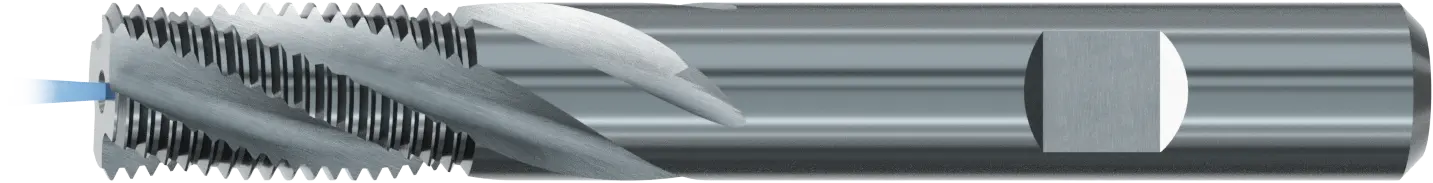

Schema GF-R30-lg-IKZ-HB Gewindefräser aus Vollhartmetall für Innengewinde

Werkzeugtyp Gewinde	Gewindefräser
Gewindefräsertyp	Gewindefräser
Schneidstoff	HM
Schneidenanzahl (z)	2
Schaftform	HB
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Emuge
Nenngrösse	1
Beschichtet	Nein

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
P=1,0 ISO-D10x20x80-Z4	14.00 mm	10.00 mm	80.00 mm	20.44 mm	1.00 mm	GF162311.9512	CHF 600.00
P=1,0 ISO-D12x25x90-Z4	16.00 mm	12.00 mm	90.00 mm	25.44 mm	1.00 mm	GF162321.9512	CHF 712.00
P=1,5 ISO-D10x20x80-Z4	14.00 mm	10.00 mm	80.00 mm	21.66 mm	1.50 mm	GF162311.9514	CHF 566.00
P=1,5 ISO-D12x25x90-Z4	16.00 mm	12.00 mm	90.00 mm	26.16 mm	1.50 mm	GF162321.9514	CHF 712.00
P=1,5 ISO-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	33.66 mm	1.50 mm	GF162331.9514	CHF 888.00
P=1,5 ISO-D20x40x115-Z5	27.00 mm	20.00 mm	115.00 mm	41.16 mm	1.50 mm	GF162351.9514	CHF 1'330.00
P=1/10 UN-D12x25x90-Z4	17.40 mm	12.00 mm	90.00 mm	26.51 mm	2.54 mm	GF162321.9587	CHF 742.00
P=1/12 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.68 mm	2.12 mm	GF162331.9585	CHF 937.00
P=1/12 UN ISO-D20x40x115-Z5	25.40 mm	20.00 mm	115.00 mm	41.15 mm	2.12 mm	GF162351.9585	CHF 1'349.00
P=1/14 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	33.45 mm	1.81 mm	GF162331.9583	CHF 937.00
P=1/16 UN-D12x25x90-Z4	15.80 mm	12.00 mm	90.00 mm	26.10 mm	1.59 mm	GF162321.9582	CHF 742.00
P=1/16 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.46 mm	1.59 mm	GF162331.9582	CHF 937.00
P=1/20 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.31 mm	1.27 mm	GF162331.9580	CHF 937.00
P=3,0 ISO-D16x32x100-Z5	24.00 mm	16.00 mm	100.00 mm	34.31 mm	3.00 mm	GF162331.9518	CHF 974.00
P=3,0 ISO-D20x40x115-Z5	30.00 mm	20.00 mm	115.00 mm	43.31 mm	3.00 mm	GF162351.9518	CHF 1'349.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
