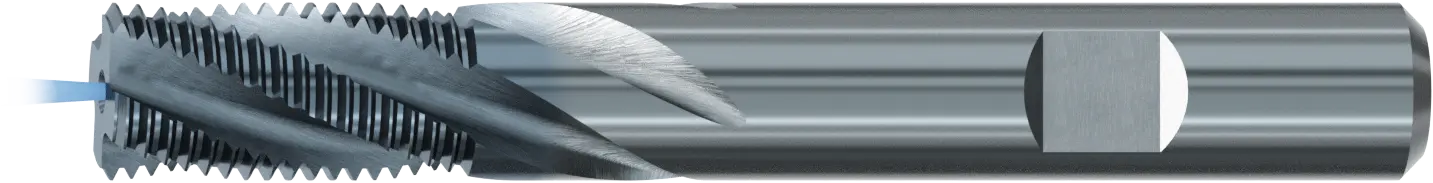

GF-R30-lg-IKZ-HB-TiCN Gewindefräser aus Vollhartmetall für Innengewinde

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

GF-R30-lg-IKZ-HB-TiCN Gewindefräser aus Vollhartmetall für Innengewinde

Abmessung

Leeren

Produktbeschreibung

Bearbeitung von Innengewinde.

Produktmerkmale und Vorteile:

Tiefe Gewinde durch langes Frästeil möglich.
Ruhiges Fräsverhalten durch Nuten mit 30° Drallwinkel.
Vorgebohrtes Kernloch notwendig.
Steigungsgebunden.
Abmessungsübergreifend.
Fräserdurchmesser sollte kleiner 2/3 bzw. 3/4 des Gewindedurchmessers sein.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema GF-R30-lg-IKZ-HB-TiCN Gewindefräser aus Vollhartmetall für Innengewinde

Werkzeugtyp Gewinde	Gewindefräser
Gewindefräsertyp	Gewindefräser
Schneidstoff	HM
Schneidenanzahl (z)	2
Schaftform	HB
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Emuge
Nenngrösse	1
Beschichtet	Nein

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
P=1,0 ISO-D10x20x80-Z4	14.00 mm	10.00 mm	80.00 mm	20.44 mm	1.00 mm	GF162316.9512	CHF 652.00
P=1,0 ISO-D12x25x90-Z4	16.00 mm	12.00 mm	90.00 mm	25.44 mm	1.00 mm	GF162326.9512	CHF 780.00
P=1,0 ISO-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.44 mm	1.00 mm	GF162336.9512	CHF 1'031.00
P=1,5 ISO-D10x20x80-Z4	14.00 mm	10.00 mm	80.00 mm	21.66 mm	1.50 mm	GF162316.9514	CHF 622.00
P=1,5 ISO-D12x25x90-Z4	16.00 mm	12.00 mm	90.00 mm	26.16 mm	1.50 mm	GF162326.9514	CHF 780.00
P=1,5 ISO-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	33.66 mm	1.50 mm	GF162336.9514	CHF 956.00
P=1,5 ISO-D20x40x115-Z5	27.00 mm	20.00 mm	115.00 mm	41.16 mm	1.50 mm	GF162356.9514	CHF 1'443.00
P=1/6 UN-D20x40x115-Z5	25.40 mm	20.00 mm	115.00 mm	44.30 mm	4.23 mm	GF162356.9591	CHF 1'593.00
P=1/8 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	33.14 mm	3.18 mm	GF162336.9589	CHF 993.00
P=1/8 UN-D20x40x115-Z5	25.40 mm	20.00 mm	115.00 mm	42.73 mm	3.18 mm	GF162356.9589	CHF 1'462.00
P=1/9 UN-D12x25x90-Z4	19.05 mm	12.00 mm	90.00 mm	26.63 mm	2.82 mm	GF162326.9588	CHF 795.00
P=1/10 UN-D12x25x90-Z4	17.40 mm	12.00 mm	90.00 mm	26.51 mm	2.54 mm	GF162326.9587	CHF 795.00
P=1/12 UN-D12x25x90-Z4	17.40 mm	12.00 mm	90.00 mm	26.33 mm	2.12 mm	GF162326.9585	CHF 795.00
P=1/12 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.68 mm	2.12 mm	GF162336.9585	CHF 993.00
P=1/12 UN ISO-D20x40x115-Z5	25.40 mm	20.00 mm	115.00 mm	41.15 mm	2.12 mm	GF162356.9585	CHF 1'462.00
P=1/14 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	33.45 mm	1.81 mm	GF162336.9583	CHF 993.00
P=1/16 UN-D10x20x80-Z4	12.70 mm	10.00 mm	80.00 mm	21.34 mm	1.59 mm	GF162316.9582	CHF 660.00
P=1/16 UN-D12x25x90-Z4	15.80 mm	12.00 mm	90.00 mm	26.10 mm	1.59 mm	GF162326.9582	CHF 795.00
P=1/16 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.46 mm	1.59 mm	GF162336.9582	CHF 993.00
P=1/16 UN ISO-D20x40x115-Z5	25.40 mm	20.00 mm	115.00 mm	40.40 mm	1.59 mm	GF162356.9582	CHF 1'462.00
P=1/18 UN-D10x20x80-Z4	12.70 mm	10.00 mm	80.00 mm	20.37 mm	1.41 mm	GF162316.9581	CHF 660.00
P=1/20 UN-D10x20x80-Z4	12.70 mm	10.00 mm	80.00 mm	20.88 mm	1.27 mm	GF162316.9580	CHF 660.00
P=1/20 UN-D12x25x90-Z4	15.80 mm	12.00 mm	90.00 mm	25.96 mm	1.27 mm	GF162326.9580	CHF 795.00
P=1/20 UN-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.31 mm	1.27 mm	GF162336.9580	CHF 993.00
P=1/20 UN-D20x40x115-Z5	25.40 mm	20.00 mm	115.00 mm	41.20 mm	1.27 mm	GF162356.9580	CHF 1'462.00
P=1/24 UN-D10x20x80-Z4	12.70 mm	10.00 mm	80.00 mm	20.56 mm	1.06 mm	GF162316.9579	CHF 660.00
P=2,0 ISO-D12x25x90-Z4	18.00 mm	12.00 mm	90.00 mm	26.88 mm	2.00 mm	GF162326.9516	CHF 821.00
P=2,0 ISO-D16x32x100-Z5	22.00 mm	16.00 mm	100.00 mm	32.88 mm	2.00 mm	GF162336.9516	CHF 1'031.00
P=2,0 ISO-D20x40x115-Z5	27.00 mm	20.00 mm	115.00 mm	40.88 mm	2.00 mm	GF162356.9516	CHF 1'518.00
P=3,0 ISO-D16x32x100-Z5	24.00 mm	16.00 mm	100.00 mm	34.31 mm	3.00 mm	GF162336.9518	CHF 1'031.00
P=3,0 ISO-D20x40x115-Z5	30.00 mm	20.00 mm	115.00 mm	43.31 mm	3.00 mm	GF162356.9518	CHF 1'518.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
