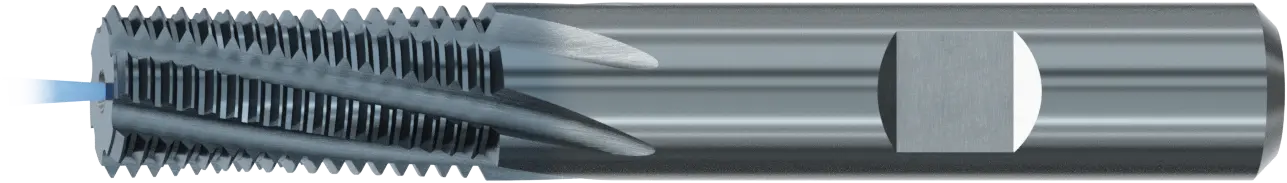

GF-Z-R15-IKZ-HB-TiCN Gewindefräser aus Vollhartmetall für Innengewinde

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Produktbeschreibung

Bearbeitung von Innengewinde.

Produktmerkmale und Vorteile:

Kurze Bearbeitungszeit durch mehr Nuten.
Tiefe Gewinde durch langes Gewindeteil möglich.
Ruhiges Fräsverhalten durch Nuten mit 15° Drallwinkel.
Vorgebohrtes Kernloch notwendig.
Steigungsgebunden.
Abmessungsübergreifend.
Fräserdurchmesser sollte kleiner 2/3 bzw. 3/4 des Gewindedurchmessers sein.

Internationaler Werkstoffvergleich

Technische Details

Schema GF-Z-R15-IKZ-HB-TiCN Gewindefräser aus Vollhartmetall für Innengewinde
Werkzeugtyp Gewinde

Gewindefräser

Gewindefräsertyp

Gewindefräser

Schneidstoff

HM

Schaftform

HB

Kühlmittel­zufuhr

innere Kühlmittelzufuhr

Marke

Emuge

Nenngrösse

1

Beschichtet

Ja

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessungd1d2l1l2SteigungArtikelnummerPreisLager
P=1,0 ISO-D10x20x70-Z614.00 mm10.00 mm70.00 mm20.44 mm1.00 mmGF165366.9512CHF 748.00
P=1,5 ISO-D12x25x80-Z616.00 mm12.00 mm80.00 mm26.16 mm1.50 mmGF165376.9514CHF 904.00
P=2,0 ISO-D16x32x90-Z622.00 mm16.00 mm90.00 mm32.88 mm2.00 mmGF165386.9516CHF 1'158.00
P=3,0 ISO-D20x40x105-Z630.00 mm20.00 mm105.00 mm43.31 mm3.00 mmGF165396.9518CHF 1'705.00
W 1/11-D16x32x90-Z530.00 mm16.00 mm90.00 mm33.48 mm2.31 mmGF165386.9550CHF 1'200.00
W 1/14-D16x32x90-Z620.90 mm16.00 mm90.00 mm33.56 mm1.81 mmGF165386.9548CHF 1'179.00

Materialeignung

PP1P2P3P4P5P6
MM1M2M3
KK1K2K3K4
NN1N2N3N4
SS1S2S3S4S5
HH1H2H3
