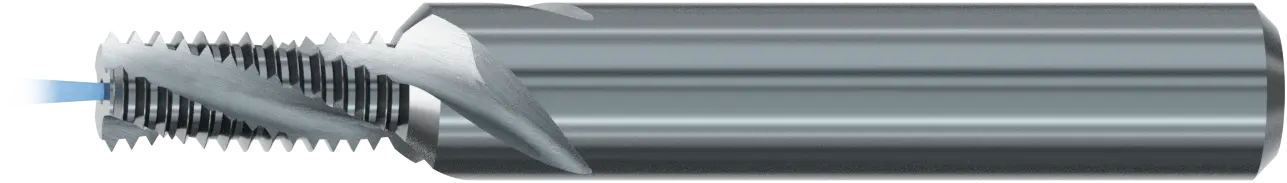

GSF-1,5xD-R30-IKZ-HA Gewindefräser mit Senkfase aus Vollhartmetall

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

GSF-1,5xD-R30-IKZ-HA Gewindefräser mit Senkfase aus Vollhartmetall

GSF-1,5xD-R30-IKZ-HA Gewindefräser mit Senkfase aus Vollhartmetall – Bild 2

Abmessung

Zurücksetzen

Produktbeschreibung

Bearbeitung von Senkfase und Innengewinde.

Produktmerkmale und Vorteile:

Ruhiges Fräsverhalten durch Nuten mit 30° Drallwinkel.
Vorgebohrtes Kernloch notwendig.
Abmessungsgebundenes Werkzeug mit korrigiertem Gewindeprofil.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema GSF-1,5xD-R30-IKZ-HA Gewindefräser mit Senkfase aus Vollhartmetall

Werkzeugtyp Gewinde	Gewindefräser
Gewindefräsertyp	Gewindefräser mit Senkfase
Schneidstoff	HM
Schaftform	HA
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Emuge
Beschichtet	Nein

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
M 5-1,5xD	4.95 mm	6.00 mm	55.00 mm	7.62 mm	0.80 mm	GF322701.0050	CHF 367.00
M 6-1,5xD	5.95 mm	8.00 mm	62.00 mm	9.52 mm	1.00 mm	GF322701.0060	CHF 426.00
M 8-1,5xD	7.95 mm	10.00 mm	74.00 mm	13.16 mm	1.25 mm	GF322701.0080	CHF 511.00
M 10-1,5xD	9.95 mm	12.00 mm	80.00 mm	15.79 mm	1.50 mm	GF322701.0100	CHF 612.00
M 12-1,5xD	11.95 mm	14.00 mm	90.00 mm	18.42 mm	1.75 mm	GF322701.0112	CHF 888.00
M 14-1,5xD	13.95 mm	16.00 mm	100.00 mm	23.05 mm	2.00 mm	GF322701.0114	CHF 1'074.00
M 16-1,5xD	15.95 mm	18.00 mm	102.00 mm	25.05 mm	2.00 mm	GF322701.0116	CHF 1'343.00
M 6x0,75-1,5xD	5.95 mm	8.00 mm	62.00 mm	9.40 mm	0.75 mm	GF322701.0229	CHF 474.50
M 8x1-1,5xD	7.95 mm	10.00 mm	74.00 mm	12.53 mm	1.00 mm	GF322701.0251	CHF 584.00
M 10x1-1,5xD	9.95 mm	12.00 mm	80.00 mm	15.55 mm	1.00 mm	GF322701.0276	CHF 653.00
M 10x1,25-1,5xD	9.95 mm	12.00 mm	80.00 mm	15.67 mm	1.25 mm	GF322701.0277	CHF 653.00
M 12x1-1,5xD	11.95 mm	14.00 mm	90.00 mm	18.56 mm	1.00 mm	GF322701.0301	CHF 962.00
M 12x1,5-1,5xD	11.95 mm	14.00 mm	90.00 mm	18.80 mm	1.50 mm	GF322701.0303	CHF 962.00
M 12x1,25-1,5xD	11.95 mm	14.00 mm	90.00 mm	18.18 mm	1.25 mm	GF322701.0302	CHF 962.00
M 14x1,5-1,5xD	13.95 mm	16.00 mm	100.00 mm	21.81 mm	1.50 mm	GF322701.0331	CHF 1'074.00
M 16x1,5-1,5xD	15.95 mm	18.00 mm	102.00 mm	24.81 mm	1.50 mm	GF322701.0359	CHF 1'343.00
1/4-28 UNF-1,5xD	6.30 mm	8.00 mm	62.00 mm	10.47 mm	0.91 mm	GF322701.5043	CHF 494.50
5/16-24 UNF-1,5xD	7.90 mm	10.00 mm	74.00 mm	12.21 mm	1.06 mm	GF322701.5044	CHF 604.00
3/8-24 UNF-1,5xD	9.00 mm	12.00 mm	80.00 mm	14.33 mm	1.06 mm	GF322701.5045	CHF 689.00
7/16-20 UNF-1,5xD	11.00 mm	12.00 mm	80.00 mm	17.20 mm	1.27 mm	GF322701.5046	CHF 689.00
1/2-20 UNF-1,5xD	12.65 mm	14.00 mm	90.00 mm	19.75 mm	1.27 mm	GF322701.5047	CHF 1'008.00
9/16-18 UNF-1,5xD	14.20 mm	16.00 mm	100.00 mm	21.94 mm	1.41 mm	GF322701.5048	CHF 1'095.00
5/8-18 UNF-1,5xD	15.80 mm	18.00 mm	102.00 mm	24.77 mm	1.41 mm	GF322701.5049	CHF 1'425.00
Nr.10-32 UNF-1,5xD	4.80 mm	6.00 mm	55.00 mm	7.57 mm	0.79 mm	GF322701.5041	CHF 429.00
1/4-20 UNC-1,5xD	6.30 mm	8.00 mm	62.00 mm	10.82 mm	1.27 mm	GF322701.5009	CHF 474.50
5/16-18 UNC-1,5xD	7.90 mm	10.00 mm	74.00 mm	13.44 mm	1.41 mm	GF322701.5010	CHF 584.00
3/8-16 UNC-1,5xD	9.00 mm	12.00 mm	80.00 mm	15.12 mm	1.59 mm	GF322701.5011	CHF 653.00
7/16-14 UNC-1,5xD	11.00 mm	12.00 mm	80.00 mm	17.28 mm	1.81 mm	GF322701.5012	CHF 653.00
1/2-13 UNC-1,5xD	12.65 mm	14.00 mm	90.00 mm	20.56 mm	1.95 mm	GF322701.5013	CHF 962.00
9/16-12 UNC-1,5xD	14.20 mm	16.00 mm	100.00 mm	22.28 mm	2.12 mm	GF322701.5014	CHF 1'074.00
5/8-11 UNC-1,5xD	15.80 mm	18.00 mm	102.00 mm	24.30 mm	2.31 mm	GF322701.5015	CHF 1'343.00
3/4-10 UNC-1,5xD	19.00 mm	20.00 mm	110.00 mm	29.28 mm	2.54 mm	GF322701.5016	CHF 1'591.00
G 1/4-1,5xD	13.05 mm	16.00 mm	100.00 mm	20.73 mm	1.34 mm	GF322701.4036	CHF 1'074.00
G 1/8-1,5xD	9.65 mm	12.00 mm	80.00 mm	14.98 mm	0.91 mm	GF322701.4035	CHF 653.00
G 3/8-1,5xD	16.60 mm	18.00 mm	102.00 mm	26.08 mm	1.34 mm	GF322701.4037	CHF 1'343.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
