GSF-2xD-R30-IKZ-HB-TiCN Gewindefräser mit Senkfase aus Vollhartmetall

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

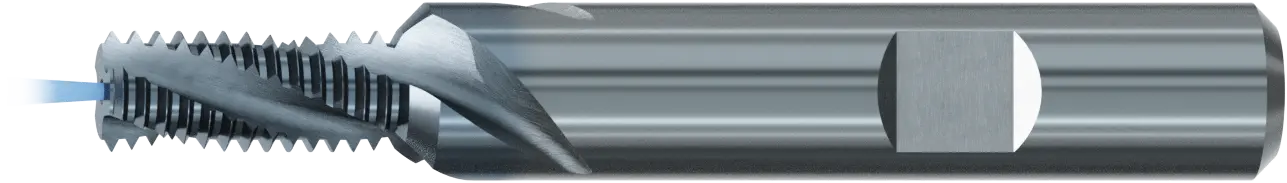

GSF-2xD-R30-IKZ-HB-TiCN Gewindefräser mit Senkfase aus Vollhartmetall

GSF-2xD-R30-IKZ-HB-TiCN Gewindefräser mit Senkfase aus Vollhartmetall – Bild 2

Abmessung

Leeren

Produktbeschreibung

Bearbeitung von Senkfase und Innengewinde.

Produktmerkmale und Vorteile:

Ruhiges Fräsverhalten durch Nuten mit 30° Drallwinkel.
Vorgebohrtes Kernloch notwendig.
Abmessungsgebundenes Werkzeug mit korrigiertem Gewindeprofil.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema GSF-2xD-R30-IKZ-HB-TiCN Gewindefräser mit Senkfase aus Vollhartmetall

Werkzeugtyp Gewinde	Gewindefräser
Gewindefräsertyp	Gewindefräser mit Senkfase
Schneidstoff	HM
Schneidenanzahl (z)	2
Schaftform	HB
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Emuge
Beschichtet	Nein

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
M 5-2xD	4.95 mm	6.00 mm	55.00 mm	10.82 mm	0.80 mm	GF332106.0050	CHF 393.50
M 6-2xD	5.95 mm	8.00 mm	62.00 mm	12.52 mm	1.00 mm	GF332106.0060	CHF 423.00
M 8-2xD	7.95 mm	10.00 mm	74.00 mm	16.91 mm	1.25 mm	GF332106.0080	CHF 530.00
M 10-2xD	9.95 mm	12.00 mm	80.00 mm	20.29 mm	1.50 mm	GF332106.0100	CHF 611.00
M 12-2xD	11.95 mm	14.00 mm	90.00 mm	25.42 mm	1.75 mm	GF332106.0112	CHF 868.00
M 14-2xD	13.95 mm	16.00 mm	100.00 mm	29.05 mm	2.00 mm	GF332106.0114	CHF 1'011.00
M 16-2xD	15.95 mm	18.00 mm	102.00 mm	33.05 mm	2.00 mm	GF332106.0116	CHF 1'287.00
M 6x0,75-2xD	5.95 mm	8.00 mm	62.00 mm	12.40 mm	0.75 mm	GF332106.0229	CHF 474.50
M 8x1-2xD	7.95 mm	10.00 mm	74.00 mm	16.53 mm	1.00 mm	GF332106.0251	CHF 585.00
M 10x1-2xD	9.95 mm	12.00 mm	80.00 mm	20.55 mm	1.00 mm	GF332106.0276	CHF 644.00
M 10x1,25-2xD	9.95 mm	12.00 mm	80.00 mm	20.67 mm	1.25 mm	GF332106.0277	CHF 644.00
M 12x1-2xD	11.95 mm	14.00 mm	90.00 mm	24.56 mm	1.00 mm	GF332106.0301	CHF 938.00
M 12x1,5-2xD	11.95 mm	14.00 mm	90.00 mm	24.80 mm	1.50 mm	GF332106.0303	CHF 938.00
M 12x1,25-2xD	11.95 mm	14.00 mm	90.00 mm	24.43 mm	1.25 mm	GF332106.0302	CHF 938.00
M 14x1,5-2xD	13.95 mm	16.00 mm	100.00 mm	29.31 mm	1.50 mm	GF332106.0331	CHF 1'011.00
M 16x1,5-2xD	15.95 mm	18.00 mm	102.00 mm	32.31 mm	1.50 mm	GF332106.0359	CHF 1'287.00
1/4-28 UNF-2xD	6.30 mm	8.00 mm	62.00 mm	13.19 mm	0.91 mm	GF332106.5043	CHF 489.50
5/16-24 UNF-2xD	7.90 mm	10.00 mm	74.00 mm	16.44 mm	1.06 mm	GF332106.5044	CHF 603.00
3/8-24 UNF-2xD	9.00 mm	12.00 mm	80.00 mm	19.62 mm	1.06 mm	GF332106.5045	CHF 669.00
7/16-20 UNF-2xD	11.00 mm	12.00 mm	80.00 mm	22.28 mm	1.27 mm	GF332106.5046	CHF 669.00
1/2-20 UNF-2xD	12.65 mm	14.00 mm	90.00 mm	26.10 mm	1.27 mm	GF332106.5047	CHF 956.00
9/16-18 UNF-2xD	14.20 mm	16.00 mm	100.00 mm	28.99 mm	1.41 mm	GF332106.5048	CHF 1'048.00
5/8-18 UNF-2xD	15.80 mm	18.00 mm	102.00 mm	33.24 mm	1.41 mm	GF332106.5049	CHF 1'324.00
Nr.10-32 UNF -2xD	4.80 mm	6.00 mm	55.00 mm	9.96 mm	0.79 mm	GF332106.5041	CHF 441.50
1/4-20 UNC-2xD	6.30 mm	8.00 mm	62.00 mm	13.36 mm	1.27 mm	GF332106.5009	CHF 474.50
1/2-13 UNC-2xD	12.65 mm	14.00 mm	90.00 mm	26.43 mm	1.95 mm	GF332106.5013	CHF 938.00
3/4 - 10 UNC - 2xD	19.00 mm	20.00 mm	110.00 mm	39.44 mm	2.54 mm	GF332106.5016	CHF 1'581.00
5/16-18 UNC-2xD	7.90 mm	10.00 mm	74.00 mm	16.26 mm	1.41 mm	GF332106.5010	CHF 585.00
3/8-16 UNC-2xD	9.00 mm	12.00 mm	80.00 mm	19.89 mm	1.59 mm	GF332106.5011	CHF 644.00
7/16-14 UNC-2xD	11.00 mm	12.00 mm	80.00 mm	22.72 mm	1.81 mm	GF332106.5012	CHF 644.00
9/16-12 UNC-2xD	14.20 mm	16.00 mm	100.00 mm	30.75 mm	2.12 mm	GF332106.5014	CHF 1'011.00
5/8-11 UNC-2xD	15.80 mm	18.00 mm	102.00 mm	33.54 mm	2.31 mm	GF332106.5015	CHF 1'287.00
G 1/4-2xD	13.05 mm	16.00 mm	100.00 mm	27.42 mm	1.34 mm	GF332106.4036	CHF 1'011.00
G 1/8-2xD	9.65 mm	12.00 mm	80.00 mm	20.42 mm	0.91 mm	GF332106.4035	CHF 644.00
G 3/8-2xD	16.60 mm	18.00 mm	102.00 mm	34.10 mm	1.34 mm	GF332106.4037	CHF 1'287.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
