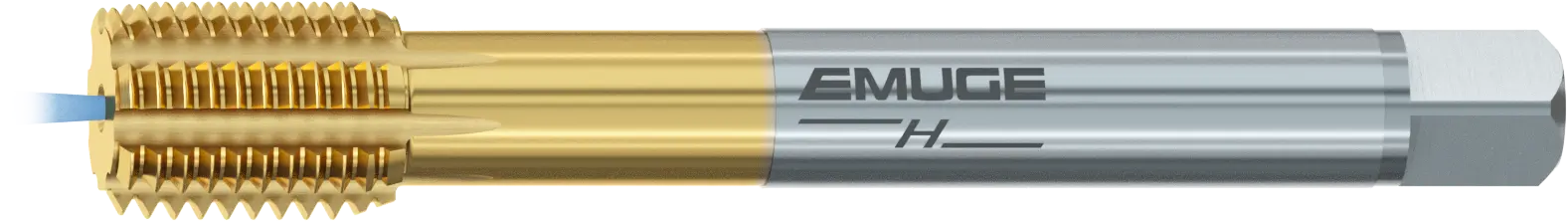

InnoForm 2-H-SN-IKZ-PM-TIN-T26 Maschinen-Gewindeformer

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

InnoForm 2-H-SN-IKZ-PM-TIN-T26 Maschinen-Gewindeformer

Abmessung

Zurücksetzen

Produktbeschreibung

HSSE-PM-Gewindeformer für Anwendungen in hochfesten Werkstoffen.

Produktmerkmale und Vorteile:

Schmiernuten zur Vermeidung von Kaltpressschweißung, speziell empfohlen für Durchgangslochgewinde und horizontale Bearbeitung.
Kurzes Gewindeteil und spezielle Polygonform für weniger Drehmoment.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema InnoForm 2-H-SN-IKZ-PM-TIN-T26 Maschinen-Gewindeformer

Werkzeugtyp Gewinde	Gewindeformer
Schneidstoff	HSSE-PM
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Emuge
Toleranz Werkstück	6H
Gewindedrehrichtung	RH
Beschichtet	Ja
Anschnittform	Form C
Geometrie	H

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
M 12-6HX	12.00 mm	9.00 mm	110.00 mm	18.00 mm	1.75 mm	C523W700.0112	CHF 224.50
M 16-6HX	16.00 mm	12.00 mm	110.00 mm	22.00 mm	2.00 mm	C523W700.0116	CHF 333.50
M 20-6HX	20.00 mm	16.00 mm	140.00 mm	25.00 mm	2.50 mm	C523W700.0120	CHF 420.00
M 24-6HX	24.00 mm	18.00 mm	160.00 mm	30.00 mm	3.00 mm	C523W700.0124	CHF 525.00
M 30-6HX	30.00 mm	22.00 mm	180.00 mm	35.00 mm	3.50 mm	C523W700.0130	CHF 912.00
M 36-6HX	36.00 mm	28.00 mm	200.00 mm	40.00 mm	4.00 mm	C523W700.0136	CHF 1'144.00
M 12x1,5-6HX	12.00 mm	9.00 mm	100.00 mm	15.00 mm	1.50 mm	C523W700.0303	CHF 244.50
M 14x1,5-6HX	14.00 mm	11.00 mm	100.00 mm	15.00 mm	1.50 mm	C523W700.0331	CHF 306.00
M 16x1,5-6HX	16.00 mm	12.00 mm	100.00 mm	15.00 mm	1.50 mm	C523W700.0359	CHF 338.00
M 30x2-6HX	30.00 mm	22.00 mm	150.00 mm	22.00 mm	2.00 mm	C523W700.0491	CHF 677.20

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
