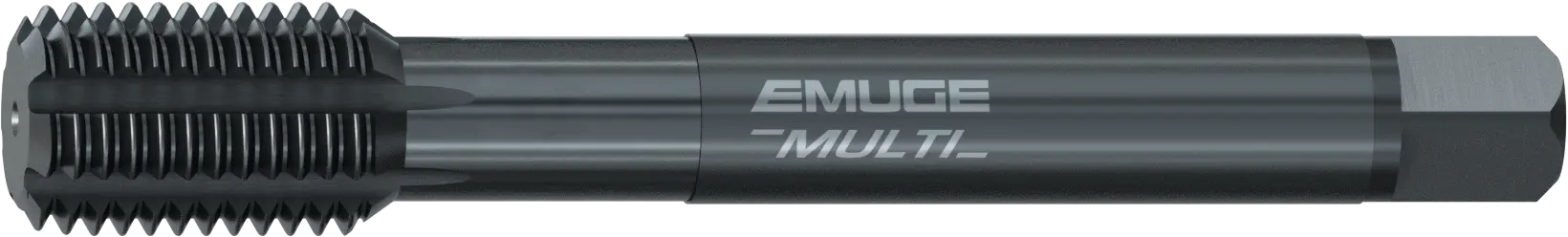

InnoForm 2-MULTI-SN-NT2 Maschinen-Gewindeformer

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

InnoForm 2-MULTI-SN-NT2 Maschinen-Gewindeformer

Produktbeschreibung

HSSE-Gewindeformer für universelle Anwendung in vielen Werkstoffen.

Produktmerkmale und Vorteile:

Ausgelegt für Durchgangslochgewinde und Grundlochgewinde in vielen fließfähigen Werkstoffen.
Schmiernuten zur Vermeidung von Kaltpressschweißung, speziell empfohlen für Durchgangslochgewinde und horizontale Bearbeitung.
Nitrierte und oxidierte Oberfläche (NT2) für mehr Oberflächenhärte.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema InnoForm 2-MULTI-SN-NT2 Maschinen-Gewindeformer

Werkzeugtyp Gewinde	Gewindeformer
Schneidstoff	HSS / HSSE
Schneidenanzahl (z)	2
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Emuge
Toleranz Werkstück	6H
Bauform	DIN 2174
Gewindedrehrichtung	RH
Beschichtet	Nein
Anschnittform	Form C
Geometrie	MULTI

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
M 12-6HX	12.00 mm	9.00 mm	110.00 mm	24.00 mm	1.75 mm	C5564900.0112	CHF 33.00
M 14-6HX	14.00 mm	11.00 mm	110.00 mm	26.00 mm	2.00 mm	C5564900.0114	CHF 86.90
M 16-6HX	16.00 mm	12.00 mm	110.00 mm	27.00 mm	2.00 mm	C5564900.0116	CHF 66.10
M 12x1-6HX	12.00 mm	9.00 mm	100.00 mm	18.00 mm	1.00 mm	C5564900.0301	CHF 45.20
M 12x1,5-6HX	12.00 mm	9.00 mm	100.00 mm	22.00 mm	1.50 mm	C5564900.0303	CHF 45.50
M 14x1,5-6HX	14.00 mm	11.00 mm	100.00 mm	22.00 mm	1.50 mm	C5564900.0331	CHF 56.50
M 16x1,5-6HX	16.00 mm	12.00 mm	100.00 mm	22.00 mm	1.50 mm	C5564900.0359	CHF 67.80

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
