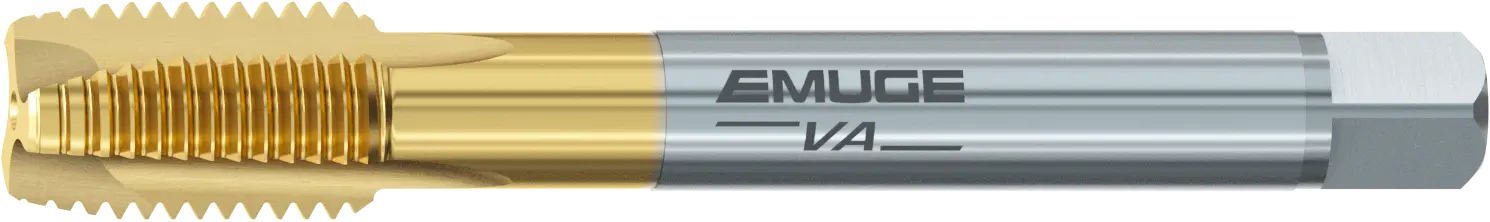

Rekord 2B-VA-TIN Maschinen-Gewindebohrer

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

Rekord 2B-VA-TIN Maschinen-Gewindebohrer

Abmessung

Zurücksetzen

Produktbeschreibung

HSSE-Gewindebohrer für Anwendungen in vielen Werkstoffen.

Produktmerkmale und Vorteile:

Der Schälanschnitt sorgt für optimale Spanabfuhr in Vorschubrichtung.

Internationaler Werkstoffvergleich

Technische Details

Schema Rekord 2B-VA-TIN Maschinen-Gewindebohrer

Werkzeugtyp Gewinde	Gewindebohrer
Schneidenanzahl (z)	2
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Emuge
Bearbeitungsfall / Lochform	Durchgangsloch
Gewindedrehrichtung	RH
Anschnittform	Form B
Nutenform	Rek. B – Schälschnitt
Geometrie	VA

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	Steigung	Artikelnummer	Preis
M 5-ISo2/6H	5.00 mm	3.50 mm	70.00 mm	15.00 mm	0.80 mm	C0203100.0050	CHF 60.50
M 6-ISo2/6H	6.00 mm	4.50 mm	80.00 mm	17.00 mm	1.00 mm	C0203100.0060	CHF 73.30
M 8-ISo2/6H	8.00 mm	6.00 mm	90.00 mm	20.00 mm	1.25 mm	C0203100.0080	CHF 78.80
M 10-ISo2/6H	10.00 mm	7.00 mm	100.00 mm	22.00 mm	1.50 mm	C0203100.0100	CHF 96.50
M 11-ISo2/6H	11.00 mm	8.00 mm	100.00 mm	22.00 mm	1.50 mm	C0203100.0111	CHF 143.00
M 12-ISo2/6H	12.00 mm	9.00 mm	110.00 mm	24.00 mm	1.75 mm	C0203100.0112	CHF 107.50
M 14-ISo2/6H	14.00 mm	11.00 mm	110.00 mm	26.00 mm	2.00 mm	C0203100.0114	CHF 150.00
M 16-ISo2/6H	16.00 mm	12.00 mm	110.00 mm	27.00 mm	2.00 mm	C0203100.0116	CHF 154.50
M 18-ISo2/6H	18.00 mm	14.00 mm	125.00 mm	30.00 mm	2.50 mm	C0203100.0118	CHF 240.00
M 20-ISo2/6H	20.00 mm	16.00 mm	140.00 mm	32.00 mm	2.50 mm	C0203100.0120	CHF 260.00
M 22-ISo2/6H	22.00 mm	18.00 mm	140.00 mm	32.00 mm	2.50 mm	C0203100.0122	CHF 359.50
M 24-ISo2/6H	24.00 mm	18.00 mm	160.00 mm	34.00 mm	3.00 mm	C0203100.0124	CHF 295.00
M 27-ISo2/6H	27.00 mm	20.00 mm	160.00 mm	36.00 mm	3.00 mm	C0203100.0127	CHF 394.50
M 30-ISo2/6H	30.00 mm	22.00 mm	180.00 mm	40.00 mm	3.50 mm	C0203100.0130	CHF 439.00
1"-20 UNEF-2B	25.40 mm	18.00 mm	140.00 mm	28.00 mm	1.27 mm	C0203100.5070	CHF 366.00
1/2-28 UNEF-2B	12.70 mm	9.00 mm	100.00 mm	18.00 mm	0.91 mm	C0203100.5062	CHF 196.50
1/4-32 UNEF-2B	6.35 mm	4.50 mm	80.00 mm	14.00 mm	0.79 mm	C0203100.5058	CHF 101.00
3/4-20 UNEF-2B	19.05 mm	14.00 mm	110.00 mm	25.00 mm	1.27 mm	C0203100.5066	CHF 308.50
3/8-32 UNEF-2B	9.52 mm	7.00 mm	90.00 mm	18.00 mm	0.79 mm	C0203100.5060	CHF 148.00
5/8-24 UNEF-2B	15.88 mm	12.00 mm	100.00 mm	18.00 mm	1.06 mm	C0203100.5064	CHF 201.00
5/16-32 UNEF-2B	7.94 mm	6.00 mm	80.00 mm	14.00 mm	0.79 mm	C0203100.5059	CHF 107.50
7/8-20 UNEF-2B	22.22 mm	18.00 mm	125.00 mm	25.00 mm	1.27 mm	C0203100.5068	CHF 342.00
7/16-28 UNEF-2B	11.11 mm	8.00 mm	90.00 mm	18.00 mm	0.91 mm	C0203100.5061	CHF 166.50
9/16-24 UNEF-2B	14.29 mm	11.00 mm	100.00 mm	18.00 mm	1.06 mm	C0203100.5063	CHF 201.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
