ZBGF-MULTI-2xd1-IKZ-HB-AlCr-T42 Zirkular-Bohrgewindefräser aus Vollhartmetall

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

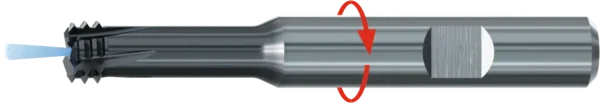

ZBGF-MULTI-2xd1-IKZ-HB-AlCr-T42 Zirkular-Bohrgewindefräser aus Vollhartmetall

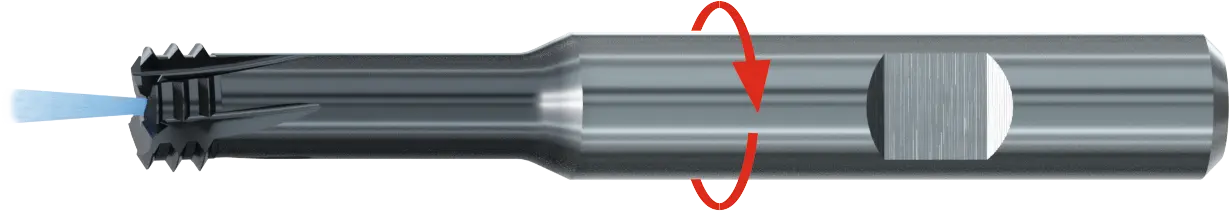

ZBGF-MULTI-2xd1-IKZ-HB-AlCr-T42 Zirkular-Bohrgewindefräser aus Vollhartmetall – Bild 2

Abmessung

Leeren

Produktbeschreibung

Bearbeitung von Senkfase, Kernloch und Innengewinde.

Produktmerkmale und Vorteile:

Für Werkstoffe bis 44 HRC.
Kein vorgebohrtes Kernloch notwendig.
Anfasen des Kernlochs mit Stirnfase möglich.
Abmessungsgebundenes Werkzeug mit korrigiertem Gewindeprofil.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

Schema ZBGF-MULTI-2xd1-IKZ-HB-AlCr-T42 Zirkular-Bohrgewindefräser aus Vollhartmetall

Werkzeugtyp Gewinde	Gewindefräser
Gewindefräsertyp	Zirkular Bohrgewindefräser
Schneidstoff	HM
Schneidenanzahl (z)	2
Schaftform	HB
Kühlmittelzufuhr	innere Kühlmittelzufuhr
Marke	Emuge
Beschichtet	Ja

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	l3	Steigung	Artikelnummer	Preis
M 5-2xD	4.95 mm	6.00 mm	52.00 mm	2.40 mm	11.20 mm	0.80 mm	GF7B622A.0050	CHF 160.00
M 6-2xD	5.95 mm	6.00 mm	55.00 mm	3.00 mm	13.50 mm	1.00 mm	GF7B622A.0060	CHF 160.00
M 8-2xD	7.95 mm	8.00 mm	60.00 mm	3.75 mm	17.88 mm	1.25 mm	GF7B622A.0080	CHF 176.00
M 10-2xD	9.95 mm	10.00 mm	70.00 mm	4.50 mm	22.25 mm	1.50 mm	GF7B622A.0100	CHF 190.00
M 12-2xD	11.95 mm	10.00 mm	74.00 mm	5.25 mm	26.63 mm	1.75 mm	GF7B622A.0112	CHF 190.00
1/4-28 UNF-2xD	6.30 mm	6.00 mm	55.00 mm	2.72 mm	14.06 mm	0.91 mm	GF7B622A.5043	CHF 169.00
5/16-24 UNF-2xD	7.90 mm	8.00 mm	58.00 mm	3.17 mm	17.46 mm	1.06 mm	GF7B622A.5044	CHF 183.00
3/8-24 UNF-2xD	9.50 mm	8.00 mm	62.00 mm	3.17 mm	20.64 mm	1.06 mm	GF7B622A.5045	CHF 183.00
7/16-20 UNF-2xD	11.05 mm	10.00 mm	70.00 mm	3.81 mm	24.13 mm	1.27 mm	GF7B622A.5046	CHF 199.00
1/2-20 UNF-2xD	12.65 mm	12.00 mm	80.00 mm	3.81 mm	27.31 mm	1.27 mm	GF7B622A.5047	CHF 233.00
1/4-20 UNC-2xD	6.30 mm	6.00 mm	55.00 mm	3.81 mm	14.61 mm	1.27 mm	GF7B622A.5009	CHF 169.00
5/16-18 UNC-2xD	7.90 mm	8.00 mm	62.00 mm	4.23 mm	17.99 mm	1.41 mm	GF7B622A.5010	CHF 183.00
3/8-16 UNC-2xD	9.50 mm	8.00 mm	62.00 mm	4.76 mm	21.43 mm	1.59 mm	GF7B622A.5011	CHF 183.00
7/16-14 UNC-2xD	11.05 mm	10.00 mm	70.00 mm	5.44 mm	24.95 mm	1.81 mm	GF7B622A.5012	CHF 199.00
1/2-13 UNC-2xD	12.65 mm	12.00 mm	80.00 mm	5.86 mm	28.33 mm	1.95 mm	GF7B622A.5013	CHF 233.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
