ZGF-MULTI-3xd1-HA-AlCr-T42 Zirkular-Gewindefräser aus Vollhartmetall

Artikelnummer:

Lieferbar innert 1-2 Arbeitstagen

Lieferbar ab externem Lager innert

ZGF-MULTI-3xd1-HA-AlCr-T42 Zirkular-Gewindefräser aus Vollhartmetall

ZGF-MULTI-3xd1-HA-AlCr-T42 Zirkular-Gewindefräser aus Vollhartmetall – Bild 2

Abmessung

Zurücksetzen

Produktbeschreibung

Bearbeitung von Senkfase und Innengewinde.

Produktmerkmale und Vorteile:

Ab Gewindeabmessung UNC Nr.2/ UNF Nr.10.
Vorgebohrtes Kernloch notwendig.
Anfasen des Kernlochs mit Stirnfase möglich.
Abmessungsübergreifendes Werkzeug mit korrigiertem Gewindeprofil.
Steigungsübergreifend.

Internationaler Werkstoffvergleich

Zur Herstellerseite

Technische Details

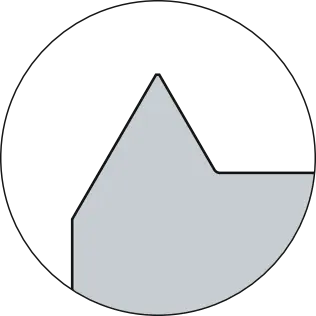

Schema ZGF-MULTI-3xd1-HA-AlCr-T42 Zirkular-Gewindefräser aus Vollhartmetall

Werkzeugtyp Gewinde	Gewindefräser
Gewindefräsertyp	Zirkular Gewindefräser
Schneidstoff	HM
Schaftform	HA
Kühlmittelzufuhr	äussere Kühlmittelzufuhr
Marke	Emuge
Gewindesymbol	M
Beschichtet	Ja

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Downloads

Variante über untenstehende Tabelle auswählen, um weitere Infos anzuzeigen.

Abmessung	d1	d2	l1	l2	l3	Steigung	Artikelnummer	Preis
M 1-3xD	0.99 mm	3.00 mm	39.00 mm	0.25 mm	3.25 mm	0.10 mm	GF27370A.0010	CHF 94.30
M 1,6-3xD	1.55 mm	3.00 mm	39.00 mm	0.35 mm	5.15 mm	0.14 mm	GF27370A.0016	CHF 92.40
M 2-3xD	1.98 mm	3.00 mm	39.00 mm	0.40 mm	6.40 mm	0.15 mm	GF27370A.0020	CHF 92.40
M 2,5-3xD	2.45 mm	3.00 mm	39.00 mm	0.45 mm	7.95 mm	0.17 mm	GF27370A.0025	CHF 92.40
M 3-3xD	2.95 mm	3.00 mm	41.00 mm	0.50 mm	9.50 mm	0.18 mm	GF27370A.0030	CHF 96.20
M 4-3xD	3.95 mm	4.00 mm	44.00 mm	0.70 mm	12.70 mm	0.26 mm	GF27370A.0040	CHF 119.00
Nr.10-32 UNF 3xD	4.75 mm	4.00 mm	46.00 mm	0.73 mm	15.27 mm	0.26 mm	GF27370A.5041	CHF 119.00
Nr.2-56 UNC 3xD	2.15 mm	3.00 mm	39.00 mm	0.45 mm	7.01 mm	0.14 mm	GF27370A.5001	CHF 92.40
Nr.4-40 UNC-3xD	2.80 mm	3.00 mm	40.00 mm	0.56 mm	9.17 mm	0.22 mm	GF27370A.5003	CHF 92.40
Nr.6-32 UNC-3xD	3.45 mm	3.00 mm	42.00 mm	0.73 mm	11.31 mm	0.22 mm	GF27370A.5005	CHF 96.20
Nr.10-24 UNC-3xD	4.75 mm	4.00 mm	46.00 mm	0.96 mm	15.54 mm	0.34 mm	GF27370A.5007	CHF 119.00

Materialeignung

P	P1	P2	P3	P4	P5	P6
P

M	M1	M2	M3
M

K	K1	K2	K3	K4
K

N	N1	N2	N3	N4
N

S	S1	S2	S3	S4	S5
S

H	H1	H2	H3
H
